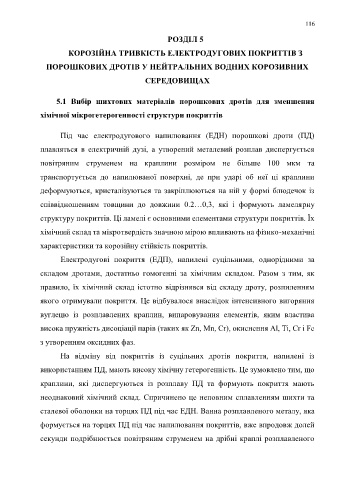

Page 116 - дисертація Головчук

116

РОЗДІЛ 5

КОРОЗІЙНА ТРИВКІСТЬ ЕЛЕКТРОДУГОВИХ ПОКРИТТІВ З

ПОРОШКОВИХ ДРОТІВ У НЕЙТРАЛЬНИХ ВОДНИХ КОРОЗИВНИХ

СЕРЕДОВИЩАХ

5.1 Вибір шихтових матеріалів порошкових дротів для зменшення

хімічної мікрогетерогенності структури покриттів

Під час електродугового напилювання (ЕДН) порошкові дроти (ПД)

плавляться в електричній дузі, а утворений металевий розплав диспергується

повітряним струменем на краплини розміром не більше 100 мкм та

транспортується до напилюваної поверхні, де при ударі об неї ці краплини

деформуються, кристалізуються та закріплюються на ній у формі блюдечок із

співвідношенням товщини до довжини 0.2…0,3, які і формують ламелярну

структуру покриттів. Ці ламелі є основними елементами структури покриттів. Їх

хімічний склад та мікротвердість значною мірою впливають на фізико-механічні

характеристики та корозійну стійкість покриттів.

Електродугові покриття (ЕДП), напилені суцільними, однорідними за

складом дротами, достатньо гомогенні за хімічним складом. Разом з тим, як

правило, їх хімічний склад істотно відрізнявся від складу дроту, розпиленням

якого отримували покриття. Це відбувалося внаслідок інтенсивного вигоряння

вуглецю із розплавлених краплин, випаровування елементів, яким властива

висока пружність дисоціації парів (таких як Zn, Mn, Cr), окиснення Al, Ti, Cr і Fe

з утворенням оксидних фаз.

На відміну від покриттів із суцільних дротів покриття, напилені із

використанням ПД, мають високу хімічну гетерогенність. Це зумовлено тим, що

краплини, які диспергуються із розплаву ПД та формують покриття мають

неоднаковий хімічний склад. Спричинено це неповним сплавленням шихти та

сталевої оболонки на торцях ПД під час ЕДН. Ванна розплавленого металу, яка

формується на торцях ПД під час напилювання покриттів, вже впродовж долей

секунди подрібнюється повітряним струменем на дрібні краплі розплавленого
