Page 118 - дисертація Головчук

118

розплаві сталевої оболонки, внаслідок чого формувалися покриття з високою

гетерогенністю. Мікрорентгенівський спектральний аналіз хімічного складу

різних ділянок на поперечному перерізі ПД по завершенні процесу напилювання

покриттів виявив особливості процесу утворення оксидів в околі торця ПД і не

показав сплавлення шихти і сталевої оболонки перед розпиленням розплаву

повітряним струменем (рис. 3.27). На торці ПД після завершення процесу

напилювання також не виявили ознак існування спільної ванни розплаву між

шихтою та оболонкою ПД (рис. 5.1). Тому вважали, що під час напилювання

утворювалися окремі краплини із сталевої оболонки та шихтових матеріалів. У

цьому випадку формувались високогетерогенні покриття, які мають низьку

корозійну тривкість у нейтральних водних середовищах. Хоча загальна кількість

хрому у покриттях може бути достатня для високої корозійної тривкості однак

висока гетерогенність за хромом у ламелях утворює гальванопари, які нівелюють

високий вміст хрому у покритті.

2

1

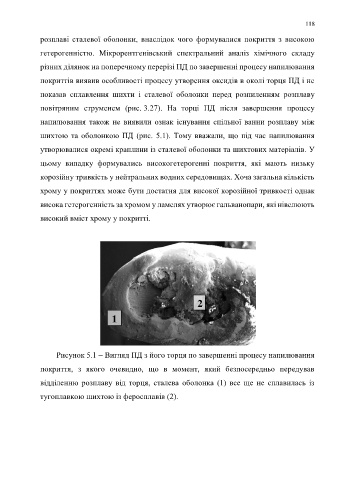

Рисунок 5.1 – Вигляд ПД з його торця по завершенні процесу напилювання

покриття, з якого очевидно, що в момент, який безпосередньо передував

відділенню розплаву від торця, сталева оболонка (1) все ще не сплавилась із

тугоплавкою шихтою із феросплавів (2).
