Page 108 - дисертація Головчук

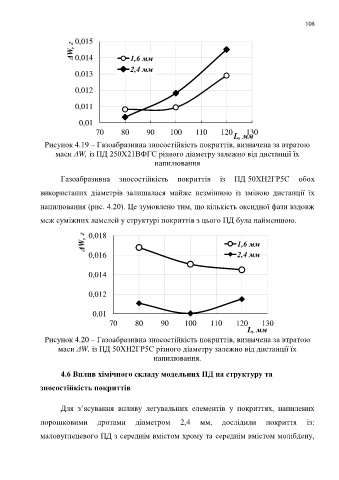

P. 108
108
0,015
ΔW, г 0,014 1,6 мм
2,4 мм
0,013
0,012
0,011
0,01
70 80 90 100 110 120 130
L, мм
Рисунок 4.19 – Газоабразивна зносостійкість покриттів, визначена за втратою
маси ΔW, із ПД 250Х21ВФГС різного діаметру залежно від дистанції їх
напилювання
Газоабразивна зносостійкість покриттів із ПД 50ХН2ГР5С обох
використаних діаметрів залишалася майже незмінною із зміною дистанції їх
напилювання (рис. 4.20). Це зумовлено тим, що кількість оксидної фази вздовж
меж суміжних ламелей у структурі покриттів з цього ПД була найменшою.
0,018
ΔW, г 1,6 мм
0,016 2,4 мм
0,014
0,012
0,01
70 80 90 100 110 120 130
L, мм
Рисунок 4.20 – Газоабразивна зносостійкість покриттів, визначена за втратою
маси ΔW, із ПД 50ХН2ГР5С різного діаметру залежно від дистанції їх
напилювання.
4.6 Вплив хімічного складу модельних ПД на структуру та
зносостійкість покриттів
Для з’ясування впливу легувальних елементів у покриттях, напилених
порошковими дротами діаметром 2,4 мм, дослідили покриття із:
маловуглецевого ПД з середнім вмістом хрому та середнім вмістом молібдену,
