Page 117 - дисертація Головчук

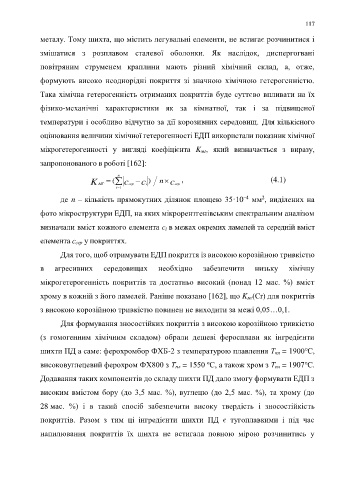

117

металу. Тому шихта, що містить легувальні елементи, не встигає розчинитися і

змішатися з розплавом сталевої оболонки. Як наслідок, диспергогвані

повітряним струменем краплини мають різний хімічний склад, а, отже,

формують високо неоднорідні покриття зі значною хімічною гетерогенністю.

Така хімічна гетерогенність отриманих покриттів буде суттєво впливати на їх

фізико-механічні характеристики як за кімнатної, так і за підвищеної

температури і особливо відчутно за дії корозивних середовищ. Для кількісного

оцінювання величини хімічної гетерогенності ЕДП використали показник хімічної

мікрогетерогенності у вигляді коефіцієнта K мг, який визначається з виразу,

запропонованого в роботі [162]:

n
K МГ  (  c сер  i с ) n  c сер , (4.1)
i 1
–4
2
де n – кількість прямокутних ділянок площею 35·10 мм , виділених на
фото мікроструктури ЕДП, на яких мікрорентгенівським спектральним аналізом

визначали вміст кожного елемента с і в межах окремих ламелей та середній вміст

елемента с сер у покриттях.

Для того, щоб отримувати ЕДП покриття із високою корозійною тривкістю

в агресивних середовищах необхідно забезпечити низьку хімічну

мікрогетерогенність покриттів та достатньо високий (понад 12 мас. %) вміст

хрому в кожній з його ламелей. Раніше показано [162], що K мг(Cr) для покриттів

з високою корозійною тривкістю повинен не виходити за межі 0,05…0,1.

Для формування зносостійких покриттів з високою корозійною тривкістю

(з гомогенним хімічним складом) обрали дешеві феросплави як інгредієнти

шихти ПД а саме: ферохромбор ФХБ-2 з температурою плавлення Т пл = 1900℃,

високовуглецевий ферохром ФХ800 з Т пл = 1550 ºС, а також хром з Т пл = 1907℃.

Додавання таких компонентів до складу шихти ПД дало змогу формувати ЕДП з

високим вмістом бору (до 3,5 мас. %), вуглецю (до 2,5 мас. %), та хрому (до

28 мас. %) і в такий спосіб забезпечити високу твердість і зносостійкість

покриттів. Разом з тим ці інгредієнти шихти ПД є тугоплавкими і під час

напилювання покриттів їх шихта не встигала повною мірою розчинитись у
