Page 110 - дисертація Головчук

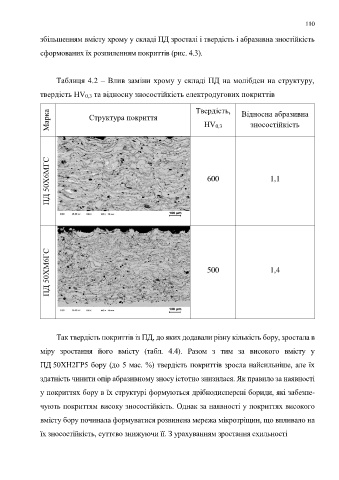

110

збільшенням вмісту хрому у складі ПД зросталі і твердість і абразивна зностійкість

сформованих їх розпиленням покриттів (рис. 4.3).

Таблиця 4.2 – Влив заміни хрому у складі ПД на молібден на структуру,

твердість НV 0,3 та відносну зносостійкість електродугових покриттів

Марка Структура покриття Твердість, Відносна абразивна
НV 0,3
зносостійкість

ПД 50Х6МГС 600 1,1

ПД 50ХМ6ГС 500 1,4

Так твердість покриттів із ПД, до яких додавали різну кількість бору, зростала в

міру зростання його вмісту (табл. 4.4). Разом з тим за високого вмісту у

ПД 50ХН2ГР5 бору (до 5 мас. %) твердість покриттів зросла найсильніше, але їх

здатність чинити опір абразивному зносу істотно знизилася. Як правило за наявності

у покриттях бору в їх структурі формуються дрібнодисперсні бориди, які забезпе-

чують покриттям високу зносостійкість. Однак за наявності у покриттях високого

вмісту бору починала формуватися розвинена мережа мікротріщин, що впливало на

їх зносостійкість, суттєво знижуючи її. З урахуванням зростання схильності
