Page 49 - Дисертація_Борух

49

 Nd Fe B  -Fe  NdH
2 14 2
I, a.u.   a I, a.u.  б






   
 
г
  в 

   


   
 

20 40 60 80 2Fe-K 120 20 40 60 80 2Fe-K 120

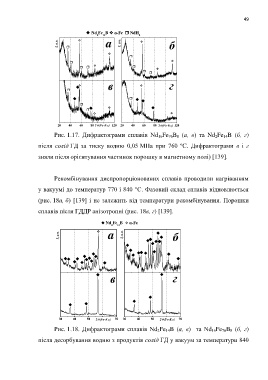

Рис. 1.17. Дифрактограми сплавів Nd 16Fe 76B 8 (а, в) та Nd 2Fe 14B (б, г)

після солід ГД за тиску водню 0,05 МПа при 760 ºС. Дифрактограми в і г

зняли після орієнтування частинок порошку в магнетному полі) [139].

Рекомбінування диспропорціонованих сплавів проводили нагріванням

у вакуумі до температур 770 і 840 °С. Фазовий склад сплавів відновлюється
(рис. 18а, б) [139] і не залежить від температури рекомбінування. Порошки

сплавів після ГДДР анізотропні (рис. 18в, г) [139].

 Nd Fe B  -Fe
2 14
I, a.u.  a I, a.u.   б
  
 

     
  
     
   
в г
 




 

30 40 50 2Fe-K 70 30 40 50 2Fe-K 70
Рис. 1.18. Дифрактограми сплавів Nd 2Fe 14B (а, в) та Nd 16Fe 76B 8 (б, г)

після десорбування водню з продуктів солід ГД у вакуум за температури 840
