Page 45 - Дисертація_Борух
P. 45
45
диспропорціонування та рекомбінування. Також, процес ГДДР дозволяє
виготовляти високо коерцитивні порошки для зв’язаних та гарячо
пресованих постійних магнітів. Завдяки ГДДР процесу виготовляються
анізотропні порошки, зокрема до сплаву Nd 12,5Fe 70-xCo 11,5B 6A x (x=0,1 для Zr)
додали добавки Hf, Ga або цирконій і отримали найкращі анізотропні
характеристики. Значно підвищилася залишкова намагніченість, коерцитивна
сила та магнітна енергія. Зокрема, магнітна енергія після обробки ГДДР та з
3
3
добавкою Ga зросла від 80 кДж/м до 120 кДж/м (Рис 1.13).

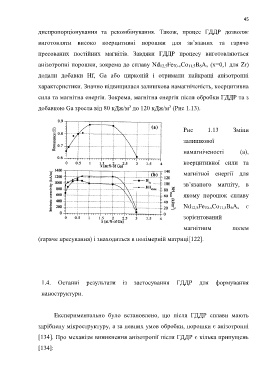

Рис 1.13 Зміни
залишкової
намагніченості (а),
коерцитивної сили та
магнітної енергії для
зв’язаного магніту, в
якому порошок сплаву
Nd 12,5Fe 70-xCo 11,5B 6A x є
зорієнтований
магнітним полем
(гаряче пресування) і знаходиться в полімерній матриці[122].
1.4. Останні результати із застосування ГДДР для формування
наноструктури.
Експериментально було встановлено, що після ГДДР сплави мають
здрібнену мікроструктуру, а за певних умов обробки, порошки є анізотропні
[134]. Про механізм виникнення анізотропії після ГДДР є кілька припущень
[134]:
