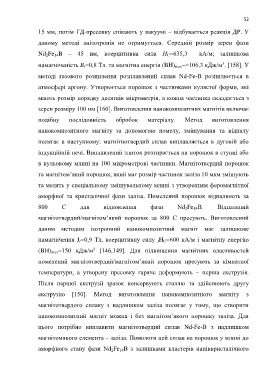

Page 52 - Дисертація_Борух
P. 52
52
15 мм, потім ГД-пресовку спікають у вакуумі – відбувається реакція ДР. У
даному методі анізотропія не отримується. Середній розмір зерен фази
Nd 2Fe 14B – 45 нм, коерцитивна сила Н С=635,3 кА/м; залишкова
3
намагніченість B r=0,8 Тл. та магнітна енергія (BH) max=106,3 кДж/м . [158]. У
методі газового розпилення розплавлений сплав Nd-Fe-B розпилюється в
атмосфері аргону. Утворюється порошок з частинками кулястої форми, які
мають розмір порядку десятків мікрометрів, а кожна частинка складається з
зерен розміру 100 нм [160]. Виготовлення нанокомпозитних магнітів включає
подібну послідовність обробок матеріалу. Метод виготовлення
нанокомпозитного магніту за допомогою помелу, змішування та відпалу
полягає в наступному: магнітнотвердий сплав виплавляється в дуговій або
індукційній печі. Виплавлений злиток розтирається на порошок в ступці або
в кульовому млині на 100 мікрометрові частинки. Магнітотвердий порошок
та магнітом’який порошок, який має розмір частинок заліза 10 мкм змішують
та мелять у спеціальному змішувальному млині з утворенням феромагнітної
аморфної та кристалічної фази заліза. Помелений порошок відпалюють за
800 С для відновлення фази Nd 2Fe 14B. Відпалений
магнітотвердий/магнітом’який порошок за 800 С пресують. Виготовлений
даним методом ізотропний нанокомпозитний магніт має залишкове
намагнічення J r=0,9 Тл, коерцитивну силу JH C=600 кА/м і магнітну енергію
3
(BH) max=150 кДж/м [146,149]. Для підвищення магнітних властивостей
помелений магнітотвердий/магнітом’який порошок пресують за кімнатної
температури, а утворену пресовку гаряче деформують – перша екструзія.
Після першої екструзії зразок консервують сталлю та здійснюють другу
екструзію [150]. Метод виготовлення нанокомпозитного магніту з
магнітотвердого сплаву з надлишком заліза полягає у тому, що створити
нанокомпозитний магніт можна і без магнітом’якого порошку заліза. Для
цього потрібно виплавити магнітотвердий сплав Nd-Fe-B з надлишком
магнітомякого елемента – заліза. Помолоти цей сплав на порошок у млині до
аморфного стану фази Nd 2Fe 14B з залишками кластерів напівкристалічного
