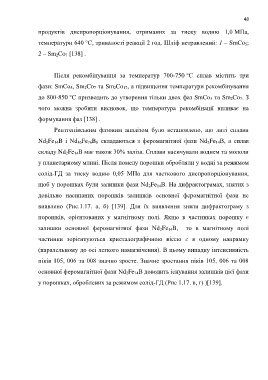

Page 48 - Дисертація_Борух
P. 48
48
продуктів диспропорціонування, отриманих за тиску водню 1,0 МПа,
температури 640 °С, тривалості реакції 2 год. Шліф нетравлений: 1 – SmCo 5;
2 – Sm 2Co 7 [138] .
Після рекомбінування за температур 700-750 °С сплав містить три
фази: SmCo 5, Sm 2Co 7 та Sm 2Co 17, а підвищення температури рекомбінування
до 800-850 °С призводить до утворення тільки двох фаз SmCo 5 та Sm 2Co 7. З
чого можна зробити висновок, що температура рекомбінації впливає на
формування фаз [138] .
Рентгенівським фазовим аналізом було встановлено, що литі сплави
Nd 2Fe 14B і Nd 16Fe 76B 8 складаються з феромагнітної фази Nd 2Fe 14B, а сплав
складу Nd 2Fe 14B має також 30% заліза. Сплави насичували воднем та мололи
у планетарному млині. Після помелу порошки обробляли у водні за режимом
солід-ГД за тиску водню 0,05 МПа для часткового диспропорціонування,
щоб у порошках були залишки фази Nd 2Fe 14B. На дифрактограмах, знятих з
довільно насипаних порошків залишків основної феромагнітної фази не
виявлено (Рис.1.17. а, б) [139]. Для їх виявлення зняли дифрактограму з
порошків, орієнтованих у магнітному полі. Якщо в частинках порошку є
залишки основної феромагнітної фази Nd 2Fe 14B, то в магнітному полі
частинки зорієнтуються кристалографічною віссю с в одному напрямку
(паралельному до осі легкого намагнічення). В цьому випадку інтенсивність
піків 105, 006 та 008 значно зросте. Значне зростання піків 105, 006 та 008
основної феромагнітної фази Nd 2Fe 14B доводить існування залишків цієї фази
у порошках, оброблених за режимом солід-ГД (Рис 1.17. в, г) )[139].
