Page 44 - Дисертація_Борух

44

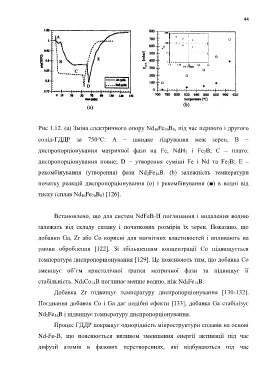

Рис 1.12. (а) Зміна електричного опору Nd 16Fe 76B 8, під час першого і другого

солід-ГДДР за 750С: А − швидке гідрування меж зерен, B −

диспропорціонування матричної фази на Fe, NdH 2 і Fe 2B, С – плато:

диспропорціонування повне; D − утворення суміші Fe і Nd та Fe 2B; Е –

рекомбінування (утворення) фази Nd 2Fe 14B. (b) залежність температури

початку реакцій диспропорціонування (о) і рекомбінування (■) в водні від

тиску (сплав Nd 16Fe 76B 8) [126].

Встановлено, що для систем NdFeB-H поглинання і видалення водню

залежать від складу сплаву і початкових розмірів їх зерен. Показано, що

добавки Ga, Zr або Co корисні для магнітних властивостей і впливають на

умови оброблення [122]. Зі збільшенням концентрації Co підвищується

температура диспропорціонування [129]. Це пояснюють тим, що добавка Co

зменшує об’єм кристалічної ґратки матричної фази та підвищує її

стабільність. Nd 2Co 14B поглинає менше водню, ніж Nd 2Fe 14B.

Добавка Zr підвищує температуру диспропорціонування [130-132].

Поєднання добавок Co і Ga дає подібні ефекти [133], добавка Ga стабілізує

Nd 2Fe 14B і підвищує температуру диспропорціонування.

Процес ГДДР покращує однорідність мікроструктури сплавів на основі

Nd-Fe-B, що пояснюється впливом зменшення енергії активації під час

дифузії атомів в фазових перетвореннях, які відбуваються під час
