Page 47 - Дисертація_Борух
P. 47
47
Таким чином було знайдено умови проведення солід-ГД за яких сплав
КС37 матиме залишки основної феромагнітної фази SmCo 5.
Отримати залишки основної феромагнітної фази SmCo 5 після ГД для
сплаву КС37 можна підвищивши тиск водню до 1 МПа та скоротивши
тривалість обробки у водні до 2 годин (Рис. 1.15) [138].

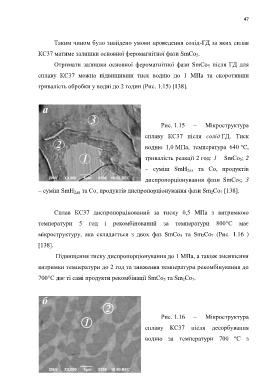

Рис. 1.15 – Мікроструктура
сплаву КС37 після солід ГД. Тиск
водню 1,0 МПа, температура 640 °С,
тривалість реакції 2 год: 1 – SmCo 5; 2
– суміш SmH 2±x та Co, продуктів
диспропорціонування фази SmCo 5; 3
– суміш SmH 2±x та Co, продуктів диспропорціонування фази Sm 2Co 7 [138].
Сплав КС37 диспропорцінований за тиску 0,5 МПа з витримкою
температури 5 год і рекомбінований за температури 800°С має
мікроструктуру, яка складається з двох фаз SmCo 5 та Sm 2Co 7 (Рис. 1.16 )
[138].
Підвищення тиску диспропорціонування до 1 МПа, а також зменшення
витримки температури до 2 год та зниження температури рекомбінування до
700°С дає ті самі продукти рекомбінації SmCo 5 та Sm 2Co 7.
Рис. 1.16 – Мікроструктура
сплаву КС37 після десорбування
водню за температури 700 ºС з
