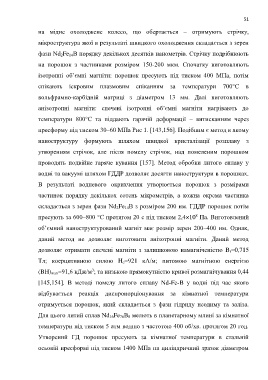

Page 51 - Дисертація_Борух
P. 51

51

                  на  мідне  охолоджене  колесо,  що  обертається  –  отримують  стрічку,

                  мікроструктура якої в результаті швидкого охолодження складається з зерен

                  фази Nd 2Fe 14B порядку декількох десятків нанометрів. Стрічку подрібнюють

                  на  порошок  з  частинками  розміром  150-200  мкм.  Спочатку  виготовляють

                  ізотропні  об’ємні  магніти:  порошок  пресують  під  тиском  400  МПа,  потім

                  спікають  іскровим  плазмовим  спіканням  за  температури  700°С  в

                  вольфрамно-карбідній  матриці  з  діаметром  13  мм.  Далі  виготовляють

                  анізотропні  магніти:  спечені  ізотропні  об’ємні  магніти  нагрівають  до

                  температури  800°С  та  піддають  гарячій  деформації  –  витисканням  через

                  пресформу під тиском 30–60 МПа Рис 1. [143,156]. Подібним є метод в якому

                  наноструктуру  формують  шляхом  швидкої  кристалізації  розплаву  з

                  утворенням  стрічок,  але  після  помелу  стрічок,  над  помеленим  порошком

                  проводять  подвійне  гаряче  кування  [157].  Метод  обробки  литого  сплаву  у

                  водні та вакуумі шляхом ГДДР дозволяє досягти наноструктури в порошках.

                  В  результаті  водневого  окрихчення  утворюється  порошок  з  розмірами

                  частинок  порядку  декількох  сотень  мікрометрів,  а  кожна  окрема  частинка

                  складається з зерен фази Nd 2Fe 14B з розміром 200 нм. ГДДР порошок потім

                                                                                        8
                  пресують за 600–800 °С протягом 20 с під тиском 2,4×10  Па. Виготовлений
                  об’ємний  наноструктурований  магніт має  розмір  зерен  200–400  нм.  Однак,

                  даний  метод  не  дозволяє  виготовити  анізотропні  магніти.  Даний  метод

                  дозволяє  отримати  спечені  магніти  з  залишковою  намагніченістю  B r=0,715

                  Тл;  коерцитивною  силою  H c=921  кА/м;  питомою  магнітною  енергією

                                          3
                  (BH) max=91,6 кДж/м ; та низькою прямокутністю кривої розмагнічування 0,44
                  [145,154].  В  методі  помелу  литого  сплаву  Nd-Fe-B  у  водні  під  час  якого

                  відбувається  реакція  диспропорціонування  за  кімнатної  температури

                  отримується  порошок,  який  складається  з  фази  гідриду  неодиму  та  заліза.

                  Для цього литий сплав Nd 16Fe 76B 8 мелють в планетарному млині за кімнатної

                  температури під тиском 5 атм водню з частотою 400 об/хв. протягом 20 год.

                  Утворений  ГД  порошок  пресують  за  кімнатної  температури  в  стальній

                  осьовій пресформі під тиском 1400 МПа на циліндричний зразок діаметром
   46   47   48   49   50   51   52   53   54   55   56
