Page 15 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

13

перемагнечування сталей. Це утруднює повертання доменів, а отже знижується
активність генерування пружних хвиль, яка викликана стрибками 90°-них доменних
стінок. Крім того, рух 90°-них доменних стінок блокується наявною в мікрострук-
турі великої кількості перліту та дрібних карбідних включень, що присутні не тільки
вздовж границь, але і у твердому розчині тіла зерна.

Таблиця 1. Хімічний склад досліджуваних сталей
Марка C Si Mn S P Cr Ni Cu Fe (решта)
сталі

сталь 0,05-0,11 ≤0,3 0,25-0,5 ≤0,04 ≤0,04 ≤0,1 ≤0,25 ≤0,25 98,41-99,3
08кп
сталь 0,12-0,19 0,17- 0,35- ≤0,04 ≤0,04 ≤0,25 ≤0,25 ≤0,25 97,96-
15 0,37 0,65 98,53
сталь 0,62-0,70 0,17- 0,9-1,2 ≤0,04 ≤0,04 ≤0,25 ≤0,25 ≤0,25 96,9-97,48
65Г 0,37
0,17- 0,17-
У8 0,76-0,83 ≤0,028 ≤0,03 ≤0,2 ≤0,25 ≤0,25 ~97
0,33 0,33
СЧ 10 3,5-3,7 2,2-2,6 0,5-0,8 ≤0,15 ≤0,3 - - - ~93

Вплив термічної обробки феромагнетних зразків на генерування МАЕ під час
перемагнечування, показав, що зі зростанням температури відпуску сталі зростає ак-
тивність генерування МАЕ (рис. 8). Це пов’язано перш за все з релаксацією залиш-
кових напружень, що виникають в нагартованій структурі унаслідок збільшення
об’єму під час переходу ґратки з кубічної гранецентрованої в кубічну об’ємно-цент-
ровану. Факторами, що утруднюють рухливість 90°-них доменних стінок є: дрібно-
дисперсність мікроструктури, наявність границь зерен, карбідів, структур гартуван-
ня, неметалевих включень, залишкових напружень тощо.

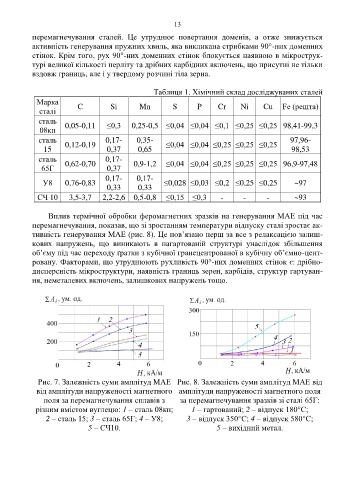

Рис. 7. Залежність суми амплітуд МАЕ Рис. 8. Залежність суми амплітуд МАЕ від
від амплітуди напруженості магнетного амплітуди напруженості магнетного поля
поля за перемагнечування сплавів з за перемагнечування зразків зі сталі 65Г:
різним вмістом вуглецю: 1 – сталь 08кп; 1 – гартований; 2 – відпуск 180°С;
2 – сталь 15; 3 – сталь 65Г; 4 – У8; 3 – відпуск 350°С; 4 – відпуск 580°С;
5 – СЧ10. 5 – вихідний метал.
