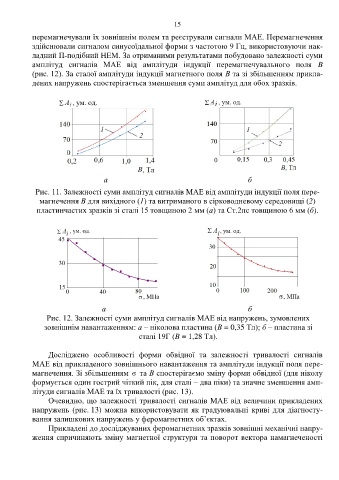

15

            перемагнечували їх зовнішнім полем та реєстрували сигнали МАЕ. Перемагнечення
            здійснювали сигналом синусоїдальної форми з частотою 9 Гц, використовуючи нак-
            ладний П-подібний НЕМ. За отриманими результатами побудовано залежності суми
            амплітуд  сигналів  МАЕ  від  амплітуди  індукції  перемагнечувального  поля  B
            (рис. 12). За сталої амплітуди індукції магнетного поля В та зі збільшенням прикла-
            дених напружень спостерігається зменшення суми амплітуд для обох зразків.


















                                     а                                                  б

             Рис. 11. Залежності суми амплітуд сигналів МАЕ від амплітуди індукції поля пере-
               магнечення В для вихідного (1) та витриманого в сірководневому середовищі (2)
              пластинчастих зразків зі сталі 15 товщиною 2 мм (а) та Ст.2пс товщиною 6 мм (б).


















                                     а                                                  б
                 Рис. 12. Залежності суми амплітуд сигналів МАЕ від напружень, зумовлених
                 зовнішнім навантаженням: а – ніколова пластина (В = 0,35 Тл); б – пластина зі
                                                  сталі 19Г (B = 1,28 Тл).

                  Досліджено  особливості  форми  обвідної  та  залежності  тривалості  сигналів
            МАЕ від прикладеного зовнішнього навантаження та амплітуди індукції поля пере-
            магнечення. Зі збільшенням    та В спостерігаємо зміну форми обвідної (для ніколу
            формується один гострий чіткий пік, для сталі – два піки) та значне зменшення амп-
            літуди сигналів МАЕ та їх тривалості (рис. 13).
                  Очевидно, що залежності тривалості сигналів МАЕ від величини прикладених
            напружень  (рис. 13)  можна  використовувати  як  градуювальні  криві для  діагносту-
            вання залишкових напружень у феромагнетних об’єктах.
                  Прикладені до досліджуваних феромагнетних зразків зовнішні механічні напру-
            ження спричиняють зміну магнетної структури та поворот вектора намагнеченості
