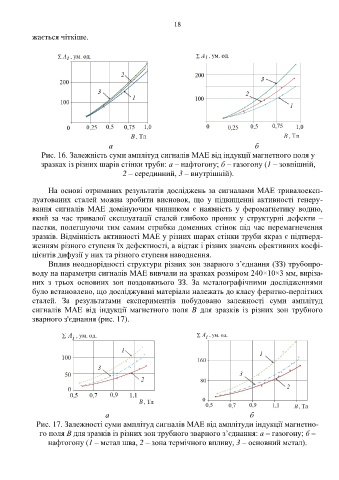

18

жається чіткіше.

а б
Рис. 16. Залежність суми амплітуд сигналів МАЕ від індукції магнетного поля у
зразках із різних шарів стінки труби: а – нафтогону; б – газогону (1 – зовнішній,
2 – серединний, 3 – внутрішній).

На основі отриманих результатів досліджень за сигналами МАЕ тривалоексп-
луатованих сталей можна зробити висновок, що у підвищенні активності генеру-
вання сигналів МАЕ домінуючим чинником є наявність у феромагнетику водню,
який за час тривалої експлуатації сталей глибоко проник у структурні дефекти –
пастки, полегшуючи тим самим стрибки доменних стінок під час перемагнечення
зразків. Відмінність активності МАЕ у різних шарах стінки труби якраз є підтверд-
женням різного ступеня їх дефектності, а відтак і різних значень ефективних коефі-
цієнтів дифузії у них та різного ступеня наводнення.
Вплив неоднорідності структури різних зон зварного з’єднання (ЗЗ) трубопро-
воду на параметри сигналів МАЕ вивчали на зразках розміром 240×10×3 мм, виріза-
них з трьох основних зон поздовжнього ЗЗ. За металографічними дослідженнями
було встановлено, що досліджувані матеріали належать до класу феритно-перлітних
сталей. За результатами експериментів побудовано залежності суми амплітуд
сигналів МАЕ від індукції магнетного поля В для зразків із різних зон трубного
зварного з'єднання (рис. 17).

а б
Рис. 17. Залежності суми амплітуд сигналів МАЕ від амплітуди індукції магнетно-
го поля В для зразків із різних зон трубного зварного з’єднання: а – газогону; б –
нафтогону (1 – метал шва, 2 – зона термічного впливу, 3 – основний метал).
