17

діаграми напрямленості перетворювача), в порівнянні з аналогічною залежністю су-
ми амплітуд сигналу від величини прикладеного навантаження (рис. 12).

а б

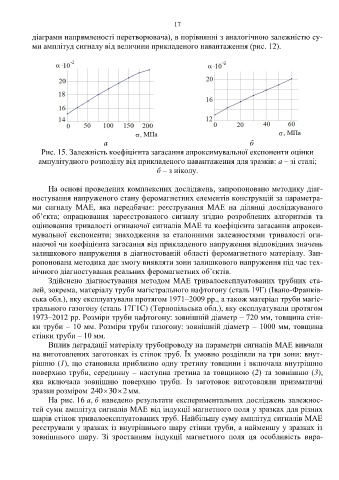

Рис. 15. Залежність коефіцієнта загасання апроксимувальної експоненти оцінки
ампулітудного розподілу від прикладеного навантаження для зразків: а – зі сталі;
б – з ніколу.

На основі проведених комплексних досліджень, запропоновано методику діаг-
ностування напруженого стану феромагнетних елементів конструкцій за параметра-
ми сигналу МАЕ, яка передбачає: реєстрування МАЕ на ділянці досліджуваного
об’єкта; опрацювання зареєстрованого сигналу згідно розроблених алгоритмів та
оцінювання тривалості огинаючої сигналів МАЕ та коефіцієнта загасання апрокси-
мувальної експоненти; знаходження за еталонними залежностями тривалості оги-
наючої чи коефіцієнта загасання від прикладеного напруження відповідних значень
залишкового напруження в діагностованій області феромагнетного матеріалу. Зап-
ропонована методика дає змогу виявляти зони залишкового напруження під час тех-
нічного діагностування реальних феромагнетних об’єктів.
Здійснено діагностування методом МАЕ тривалоексплуатованих трубних ста-
лей, зокрема, матеріалу труби магістрального нафтогону (сталь 19Г) (Івано-Франків-
ська обл.), яку експлуатували протягом 1971–2009 рр., а також матеріал труби магіс-
трального газогону (сталь 17Г1С) (Тернопільська обл.), яку експлуатували протягом

1973–2012 рр. Розміри труби нафтогону: зовнішній діаметр – 720 мм, товщина стін-
ки труби – 10 мм. Розміри труби газогону: зовнішній діаметр – 1000 мм, товщина
стінки труби – 10 мм.
Вплив деградації матеріалу трубопроводу на параметри сигналів МАЕ вивчали
на виготовлених заготовках із стінок труб. Їх умовно розділяли на три зони: внут-
рішню (1), що становила приблизно одну третину товщини і включала внутрішню
поверхню труби, серединну – наступна третина за товщиною (2) та зовнішню (3),
яка включала зовнішню поверхню труби. Із заготовок виготовляли призматичні
зразки розміром 240 30 2мм.

На рис. 16 а, б наведено результати експериментальних досліджень залежнос-
тей суми амплітуд сигналів МАЕ від індукції магнетного поля у зразках для різних
шарів стінок тривалоексплуатованих труб. Найбільшу суму амплітуд сигналів МАЕ
реєстрували у зразках із внутрішнього шару стінки труби, а найменшу у зразках із
зовнішнього шару. Зі зростанням індукції магнетного поля ця особливість вира-
