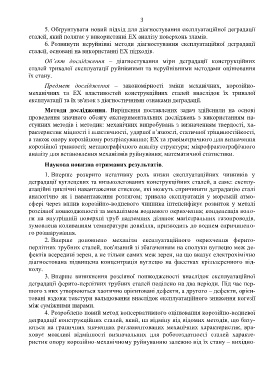

Page 5 - Марков А

3

5. Обґрунтувати новий підхід для діагностування експлуатаційної деградації
сталей, який полягає у використанні ЕХ аналізу поверхонь зламів.
6. Розвинути неруйнівні методи діагностування експлуатаційної деградації
сталей, основані на використанні ЕХ підходів.

Об’єкт дослідження – діагностування міри деградації конструкційних
сталей тривалої експлуатації руйнівними та неруйнівними методами оцінювання
їх стану.

Предмет дослідження – закономірності зміни механічних, корозійно-
механічних та ЕХ властивостей конструкційних сталей внаслідок їх тривалої
експлуатації та їх зв'язок з діагностичними ознаками деградації.

Методи дослідження. Вирішення поставлених задач здійснили на основі
проведення значного обсягу експериментальних досліджень з використанням на-
ступних методів і методик: механічних випробувань з визначенням твердості, ха-
рактеристик міцності і пластичності, ударної в’язкості, статичної тріщиностійкості,
а також опору корозійному розтріскуванню; ЕХ та гравіметричного для визначення
корозійної тривкості; металографічного аналізу структури; мікрофрактографічного
аналізу для встановлення механізмів руйнування; математичної статистики.

Наукова новизна отриманих результатів.
1. Вперше розкрито негативну роль низки експлуатаційних чинників у
деградації вуглецевих та низьколегованих конструкційних сталей, а саме: експлу-
атаційні циклічні навантаження стиском, які можуть спричиняти деградацію сталі
аналогічно як і навантаження розтягом; тривала експлуатація у морській атмо-
сфері через вплив корозійно-водневого чинника інтенсифікує розвиток у металі
розсіяної пошкодженості за механізмом водневого окрихчення; конденсація воло-
ги на внутрішній поверхні труб надземних ділянок магістральних газопроводів,
зумовлена коливанням температури довкілля, призводить до воднем спричинено-

го розшарування.
2. Вперше доповнено механізм експлуатаційного окрихчення ферито-
перлітних трубних сталей, пов'язаний зі збагаченням на сполуки вуглецю меж де-
фектів всередині зерен, а не тільки самих меж зерен, на що вказує електрохімічно
діагностована підвищена концентрація вуглецю на фасетках крізьзеренного від-
колу.
3. Вперше виникнення розсіяної пошкодженості внаслідок експлуатаційної
деградації ферито-перлітних трубних сталей поділено на два періоди. Під час пер-
шого з них утворюються хаотично орієнтовані дефекти, а другого – дефекти, орієн-
товані вздовж текстури вальцювання внаслідок експлуатаційного зниження когезії
між суміжними шарами.
4. Розроблено новий метод консервативного оцінювання корозійно-водневої
деградації конструкційних сталей, який, на відміну від відомих методів, що базу-
ються на граничних значеннях регламентованих механічних характеристик, вра-
ховує можливі відмінності визначальних для роботоздатності сталей характе-
ристик опору корозійно-механічному руйнуванню залежно від їх стану – вихідно-
