18

аргоно-дуговим методом, застосовуючи енергоощадний режим, періодичне пере-
ривання процесу та інтенсивне охолодження водою робочої частини зразка. Завдя-
ки цьому уникали нагріву металу в робочому перерізі до температур, які могли би
вплинути на структуру та механічні властивості сталі.

а

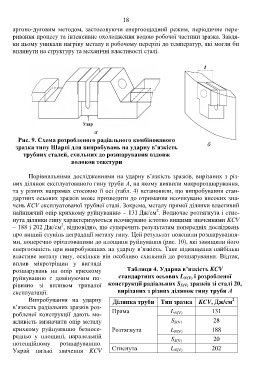

Рис. 9. Схема розробленого радіального комбінованого
зразка типу Шарпі для випробувань на ударну в’язкість б
трубних сталей, схильних до розшарування вздовж
волокон текстури

Порівняльними дослідженнями на ударну в’язкість зразків, вирізаних з різ-
них ділянок експлуатованого гину труби А, на якому виявили макророзшарування,
та у різних напрямах стосовно її осі (табл. 4) встановили, що випробування стан-
дартних осьових зразків може призводити до отримання неочікувано високих зна-
чень KCV експлуатованої трубної сталі. Зокрема, металу прямої ділянки властивий
2
найнижчий опір крихкому руйнуванню – 131 Дж/см . Водночас розтягнута і стис-
нута ділянки гину характеризуються неочікувано істотно вищими значеннями KCV
2
– 188 і 202 Дж/см , відповідно, що суперечить результатам попередніх досліджень
про вищий ступінь деградації металу гину. Цей результат пояснили розшарування-
ми, поперечно орієнтованими до площини руйнування (рис. 10), які завищили його
енергоємність при випробуваннях на ударну в’язкість. Таке підвищення найбільш
властиве металу гину, оскільки він особливо схильний до розшарування. Відтак,
вплив мікротріщин у вигляді
розшарувань на опір крихкому Таблиця 4. Ударна в’язкість KCV
руйнуванню є домінуючим по- стандартних осьових L N(V) і розробленої
рівняно зі впливом тривалої конструкції радіальних S S(V) зразків зі сталі 20,
експлуатації. вирізаних з різних ділянок гину труби А
Випробування на ударну Ділянка труби Тип зразка KCV, Дж/см
2
в’язкість радіальних зразків роз-
робленої конструкції дають мо- Пряма L N(V) 131
жливість визначити опір металу S S(V) 28
крихкому руйнуванню безпосе- Розтягнута L N(V) 188
редньо у площині, паралельній S 20
потенційному розшаруванню. S(V)
Украй низькі значення KCV Стиснута L N(V) 202
