Page 93 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

93

згином, коли саме поверхневі шари сприймають найбільші навантаження. Для

обґрунтування можливості застосування алюмінієвого сплаву В95 з лазерно

модифікованою частинками SiC поверхнею за таких умов його протестували на

міцність за випробувань згином. Режим формування модифікованого шару

(V Ar = 3 л/хв; V SiC = 5 г/хв; Е пог = 740 Дж/см) було обрано на основі результатів

досліджень наведених в розділі 3.1.

3.2.1 Когезивна міцність лазерно модифікованих шарів

Когезивну міцність лазерно модифікованих шарів оцінювали на балкових

зразках, навантажуючи їх за схемою триточкового згину, аж до наскрізного

руйнування поверхневого шару. Після навантаження зразків з лазерно

модифікованими шарами виявили, що незалежно від режимів модифікування

поверхні руйнування зміцненого шару (з подальшою переорієнтацією площини

руйнування на його відшарування) вздовж лінії переходу до підкладки

відбувалося за схемою, наведеною на рис. 3.27.

а б

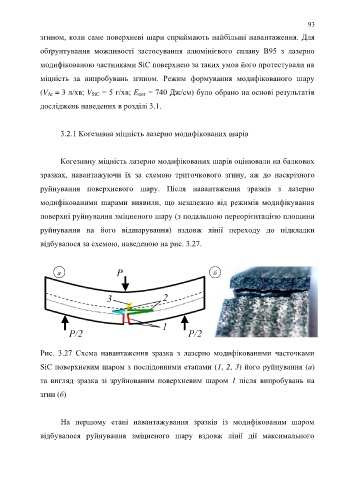

Рис. 3.27 Схема навантаження зразка з лазерно модифікованими часточками

SiC поверхневим шаром з послідовними етапами (1, 2, 3) його руйнування (а)
та вигляд зразка зі зруйнованим поверхневим шаром 1 після випробувань на

згин (б)

На першому етапі навантажування зразків із модифікованим шаром
відбувалося руйнування зміцненого шару вздовж лінії дії максимального
