Page 42 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 42
42

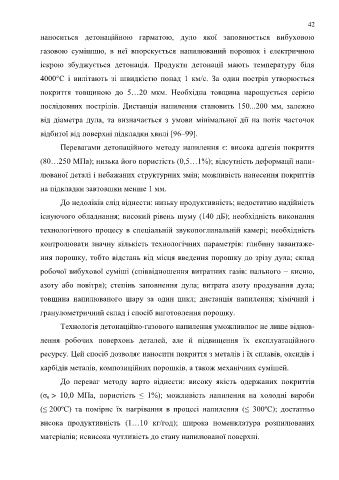

наноситься детонаційною гарматою, дуло якої заповнюється вибуховою
газовою сумішшю, в неї впорскується напилюваний порошок і електричною
іскрою збуджується детонація. Продукти детонації мають температуру біля
4000°С і вилітають зі швидкістю понад 1 км/с. За один постріл утворюється
покриття товщиною до 5…20 мкм. Необхідна товщина нарощується серією
послідовних пострілів. Дистанція напилення становить 150...200 мм, залежно
від діаметра дула, та визначається з умови мінімальної дії на потік часточок
відбитої від поверхні підкладки хвилі [96–99].
Перевагами детонаційного методу напилення є: висока адгезія покриття
(80…250 МПа); низька його пористість (0,5…1%); відсутність деформації напи-
люваної деталі і небажаних структурних змін; можливість нанесення покриттів
на підкладки завтовшки менше 1 мм.
До недоліків слід віднести: низьку продуктивність; недостатню надійність
існуючого обладнання; високий рівень шуму (140 дБ); необхідність виконання
технологічного процесу в спеціальній звукопоглинальній камері; необхідність
контролювати значну кількість технологічних параметрів: глибину завантаже-
ння порошку, тобто відстань від місця введення порошку до зрізу дула; склад
робочої вибухової суміші (співвідношення витратних газів: пального – кисню,
азоту або повітря); степінь заповнення дула; витрата азоту продування дула;
товщина напилюваного шару за один цикл; дистанція напилення; хімічний і
гранулометричний склад і спосіб виготовлення порошку.
Технологія детонаційно-газового напилення уможливлює не лише віднов-
лення робочих поверхонь деталей, але й підвищення їх експлуатаційного
ресурсу. Цей спосіб дозволяє наносити покриття з металів і їх сплавів, оксидів і
карбідів металів, композиційних порошків, а також механічних сумішей.
До переваг методу варто віднести: високу якість одержаних покриттів
(σ в > 10,0 МПа, пористість ≤ 1%); можливість напилення на холодні вироби
(≤ 200ºC) та помірне їх нагрівання в процесі напилення (≤ 300ºC); достатньо
висока продуктивність (1…10 кг/год); широка номенклатура розпилюваних
матеріалів; невисока чутливість до стану напилюваної поверхні.
