Page 118 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

118

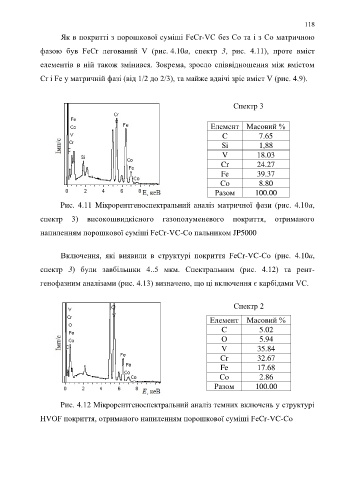

Як в покритті з порошкової суміші FeCr-VC без Со та і з Со матричною

фазою був FeCr легований V (рис. 4.10а, спектр 3, рис. 4.11), проте вміст

елементів в ній також змінився. Зокрема, зросло співвідношення між вмістом

Cr і Fe у матричній фазі (від 1/2 до 2/3), та майже вдвічі зріс вміст V (рис. 4.9).

Спектр 3

Елемент Масовий %
C 7.65
Si 1,88
V 18.03
Cr 24.27
Fe 39.37
Co 8.80
Разом 100.00

Рис. 4.11 Мікрорентгеноспектральний аналіз матричної фази (рис. 4.10а,

спектр 3) високошвидкісного газополуменевого покриття, отриманого

напиленням порошкової суміші FeCr-VC-Со пальником JP5000

Включення, які виявили в структурі покриття FeCr-VC-Со (рис. 4.10a,

спектр 3) були завбільшки 4..5 мкм. Спектральним (рис. 4.12) та рент-

генофазним аналізами (рис. 4.13) визначено, що ці включення є карбідами VC.

Спектр 2

Елемент Масовий %
C 5.02
O 5.94

V 35.84
Cr 32.67
Fe 17.68
Co 2.86
Разом 100.00

Рис. 4.12 Мікрорентгеноспектральний аналіз темних включень у структурі

HVOF покриття, отриманого напиленням порошкової суміші FeCr-VC-Со
