Page 123 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 123
123
Елемент Масовий %
V 64.61
Cr 32.62
Fe 2.77
Разом 100.00

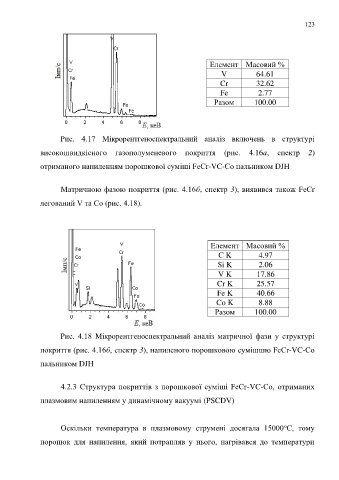

Рис. 4.17 Мікрорентгеноспектральний аналіз включень в структурі
високошвидкісного газополуменевого покриття (рис. 4.16а, спектр 2)
отриманого напиленням порошкової суміші FeCr-VC-Со пальником DJH
Матричною фазою покриття (рис. 4.16б, спектр 3), виявився також FeCr
легований V та Со (рис. 4.18).
Елемент Масовий %
C K 4.97
Si K 2.06
V K 17.86
Cr K 25.57
Fe K 40.66
Co K 8.88
Разом 100.00
Рис. 4.18 Мікрорентгеноспектральний аналіз матричної фази у структурі
покриття (рис. 4.16б, спектр 3), напиленого порошковою сумішшю FeCr-VC-Со
пальником DJH
4.2.3 Структура покриттів з порошкової суміші FeCr-VC-Co, отриманих
плазмовим напиленням у динамічному вакуумі (PSCDV)
о
Оскільки температура в плазмовому струмені досягала 15000 С, тому
порошок для напилення, який потрапляв у нього, нагрівався до температури
