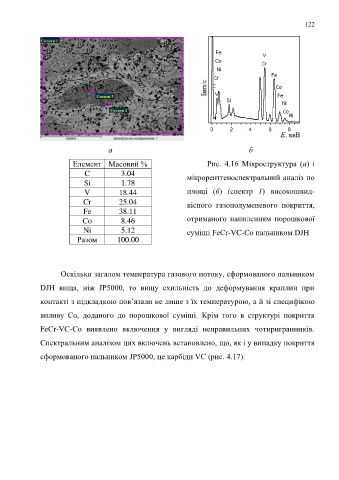

Page 122 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

122

Спектр 1

Спектр 3

Спектр 2

а б

Елемент Масовий % Рис. 4.16 Мікроструктура (а) і
C 3.04 мікрорентгеноспектральний аналіз по
Si 1.78
V 18.44 площі (б) (спектр 1) високошвид-
Cr 25.04 кісного газополуменевого покриття,
Fe 38.11
Co 8.46 отриманого напиленням порошкової

Ni 5.12 суміші FeCr-VC-Со пальником DJH
Разом 100.00

Оскільки загалом температура газового потоку, сформованого пальником

DJH вища, ніж JP5000, то вищу схильність до деформування краплин при

контакті з підкладкою пов’язали не лише з їх температурою, а й зі специфікою

впливу Со, доданого до порошкової суміші. Крім того в структурі покриття

FeCr-VC-Со виявлено включення у вигляді неправильних чотиригранників.

Спектральним аналізом цих включень встановлено, що, як і у випадку покриття

сформованого пальником JР5000, це карбіди VC (рис. 4.17).
