Page 121 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

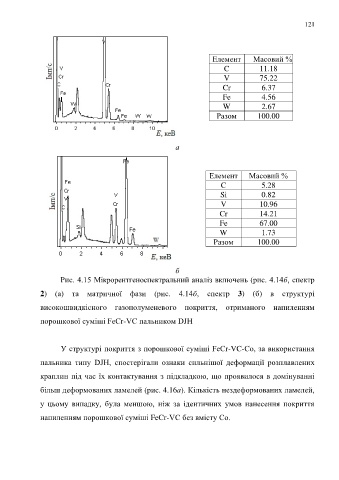

121

Елемент Масовий %
C 11.18
V 75.22
Cr 6.37
Fe 4.56
W 2.67
Разом 100.00

а

Елемент Масовий %
C 5.28
Si 0.82
V 10.96
Cr 14.21
Fe 67.00
W 1.73
Разом 100.00

б
Рис. 4.15 Мікрорентгеноспектральний аналіз включень (рис. 4.14б, спектр

2) (а) та матричної фази (рис. 4.14б, спектр 3) (б) в структурі

високошвидкісного газополуменевого покриття, отриманого напиленням

порошкової суміші FeCr-VC пальником DJH

У структурі покриття з порошкової суміші FeCr-VC-Co, за використання
пальника типу DJH, спостерігали ознаки сильнішої деформації розплавлених

краплин під час їх контактування з підкладкою, що проявилося в домінуванні
більш деформованих ламелей (рис. 4.16а). Кількість нездеформованих ламелей,

у цьому випадку, була меншою, ніж за ідентичних умов нанесення покриття
напиленням порошкової суміші FeCr-VC без вмісту Со.
