Page 113 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

113

здатності їх було виявлено (рис. 4.4б). Вони різні за розмірами та морфологією і

досить рівномірно розподілені в структурі, а товщина прошарків твердого

розчину FeCr між ними змінювалась від 100 до 700 нм.

Аналогічно порошкам системи FeCr–VC (рис. 4.4), отримували порошки

системи FeCr–VC–Co для газотермічного напилення покриттів (рис. 4.5).

FeCr

Сo

VС

a б

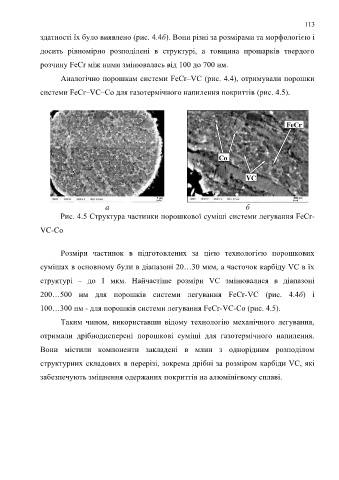

Рис. 4.5 Структура частинки порошкової суміші системи легування FeCr-

VC-Cо

Розміри частинок в підготовлених за цією технологією порошкових

сумішах в основному були в діапазоні 20…30 мкм, а часточок карбіду VC в їх
структурі – до 1 мкм. Найчастіше розміри VC змінювалися в діапазоні

200…500 нм для порошків системи легування FeCr-VC (рис. 4.4б) і

100…300 нм - для порошків системи легування FeCr-VC-Co (рис. 4.5).

Таким чином, використавши відому технологію механічного легування,

отримали дрібнодисперсні порошкові суміші для газотермічного напилення.

Вони містили компоненти закладені в млин з однорідним розподілом

структурних складових в перерізі, зокрема дрібні за розміром карбіди VC, які

забезпечують зміцнення одержаних покриттів на алюмінієвому сплаві.
