Page 115 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

115

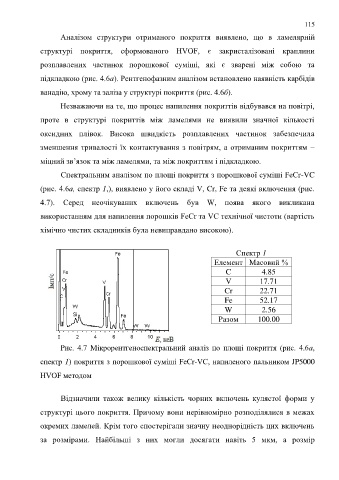

Аналізом структури отриманого покриття виявлено, що в ламелярній

структурі покриття, сформованого HVOF, є закристалізовані краплини

розплавлених частинок порошкової суміші, які є зварені між собою та

підкладкою (рис. 4.6а). Рентгенофазним аналізом встановлено наявність карбідів

ванадію, хрому та заліза у структурі покриття (рис. 4.6б).

Незважаючи на те, що процес напилення покриттів відбувався на повітрі,

проте в структурі покриттів між ламелями не виявили значної кількості

оксидних плівок. Висока швидкість розплавлених частинок забезпечила

зменшення тривалості їх контактування з повітрям, а отриманим покриттям –

міцний зв’язок та між ламелями, та між покриттям і підкладкою.

Спектральним аналізом по площі покриття з порошкової суміші FeCr-VC

(рис. 4.6а, спектр 1,), виявлено у його складі V, Cr, Fe та деякі включення (рис.

4.7). Серед неочікуваних включень був W, поява якого викликана

використанням для напилення порошків FeCr та VC технічної чистоти (вартість

хімічно чистих складників була невиправдано високою).

Спектр 1
Елемент Масовий %

C 4.85
V 17.71
Cr 22.71
Fe 52.17
W 2.56
Разом 100.00

Рис. 4.7 Мікрорентгеноспектральний аналіз по площі покриття (рис. 4.6а,

спектр 1) покриття з порошкової суміші FeCr-VC, напиленого пальником JP5000

HVOF методом

Відзначили також велику кількість чорних включень кулястої форми у

структурі цього покриття. Причому вони нерівномірно розподілялися в межах

окремих ламелей. Крім того спостерігали значну неоднорідність цих включень

за розмірами. Найбільші з них могли досягати навіть 5 мкм, а розмір
