Page 117 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

117

Порівняно зі структурою покриття з порошкової суміші системи FeCr-

VC, в структурі покриття з порошкової суміші FeCr-VC-Со виявили низку

відмінностей (рис. 4.10).

В першу чергу це стосується морфології включень. Якщо внаслідок

напилення порошкової суміші FeCr-VC в структурі покриття спостерігали

кулясті включення (рис. 4.6), то внаслідок напилення порошкової суміші системи

FeCr-VC-Со ці включення, в основному мали форму неправильних

чотиригранників (рис. 4.10а). Їх розподіл в окремих ламелях і в структурі

покриття вцілому був нерівномірним. І, нарешті, змінився сам вміст елементів у

покритті з порошкової суміші FeCr-VC-Со (рис. 4.10б, спектр 1). Причому за

практично незмінного вмісту V у такому покритті співвідношення між Fe і Cr у

ньому знизилося, порівняно з покриттям системи FeCr-VC (рис. 4.7). Отже, Со

значною мірою змінив співвідношення компонентів у покритті.

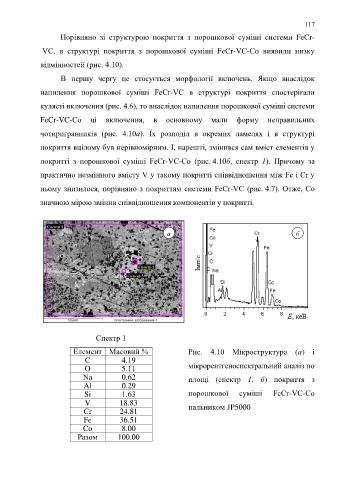

Спектр 1
а б

Спектр 2
Спектр 3

Спектр 1
Елемент Масовий % Рис. 4.10 Мікроструктура (а) і

C 4.19
O 5.11 мікрорентгеноспектральний аналіз по
Na 0.62 площі (спектр 1, б) покриття з
Al 0.29
Si 1.63 порошкової суміші FeCr-VC-Со
V 18.83 пальником JP5000
Cr 24.81
Fe 36.51
Co 8.00
Разом 100.00
