Page 114 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

114

4.2. Вплив різних методів газотермічного напилення на структуру

одержуваних покриттів на сплаві В95

4.2.1 Структура покриттів отриманих напиленням порошкової суміші

FeCr-VC пальником JP5000 gun (JP5000) методом високошвидкісного
газополуменевого напилення (HVOF) без та за наявності Со

Під час напилення покриттів частинки порошкової суміші пролітаючи

крізь полум’я пальника розплавляються та транспортуються струменем

паливних газів до напиленої поверхні. При напиленні швидкість руху

розплавлених частинок порошкової суміші становила 570…670 м/сек.

Досягаючи напиленої поверхні краплі розплаву вдаряючись об неї

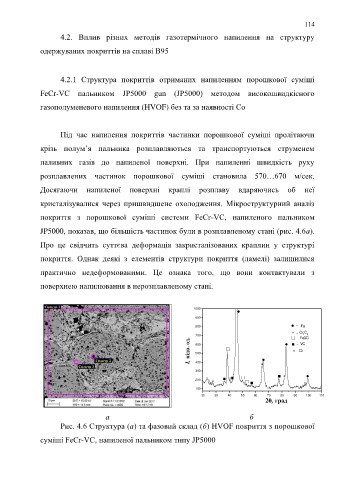

кристалізувалися через пришвидшене охолодження. Мікроструктурний аналіз

покриття з порошкової суміші системи FeCr-VC, напиленого пальником

JP5000, показав, що більшість частинок були в розплавленому стані (рис. 4.6а).

Про це свідчить суттєва деформація закристалізованих краплин у структурі

покриття. Однак деякі з елементів структури покриття (ламелі) залишилися

практично недеформованими. Це ознака того, що вони контактували з

поверхнею напилювання в нерозплавленому стані.

Спектр 1 1000

Zrazok_1
900
800  − Fe
 − − Cr C
2
700  − Fe3C 3
I, відн. од. Intensity 600     − − VC
Cr
500
Спектр 2 400 
Спектр 3 
300
    
200   

 

100
110
20 30 40 50 60 70 80 90 100
2θ, град
2 deg.
2θ, град

а б

Рис. 4.6 Структура (а) та фазовий склад (б) HVOF покриття з порошкової

суміші FeCr-VC, напиленої пальником типу JP5000
