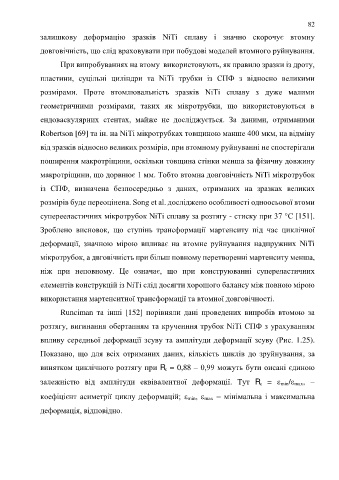

Page 82 - УДК

82

залишкову деформацію зразків NiTi сплаву і значно скорочує втомну

довговічність, що слід враховувати при побудові моделей втомного руйнування.

При випробуваннях на втому використовують, як правило зразки із дроту,

пластини, суцільні циліндри та NiTi трубки із СПФ з відносно великими

розмірами. Проте втомлювальність зразків NiTi сплаву з дуже малими

геометричними розмірами, таких як мікротрубки, що використовуються в

ендоваскулярних стентах, майже не досліджується. За даними, отриманими

Robertson [69] та ін. на NiTi мікротрубках товщиною манше 400 мкм, на відміну

від зразків відносно великих розмірів, при втомному руйнуванні не спостерігали

поширення макротріщини, оскільки товщина стінки менша за фізичну довжину

макротріщини, що дорвнює 1 мм. Тобто втомна довговічність NiTi мікротрубок

із СПФ, визначена безпосередньо з даних, отриманих на зразках великих

розмірів буде переоцінена. Song et al. досліджено особливості одноосьової втоми

суперееластичних мікротрубок NiTi сплаву за розтягу - стиску при 37 °C [151].

Зроблено висновок, що ступінь трансформації мартенситу під час циклічної

деформації, значною мірою впливає на втомне руйнування надпружних NiTi

мікротрубок, а двговічність при більш повному перетворенні мартенситу менша,

ніж при неповному. Це означає, що при конструюванні супереластичних

елементів конструкцій із NiTi слід досягти хорошого балансу між повною мірою
використання мартенситної трансформації та втомної довговічності.

Runciman та інші [152] порівняли дані проведених випробів втомою за
розтягу, вигинання обертанням та крученння трубок NiTi СПФ з урахуванням

впливу середньої деформації зсуву та амплітуди деформації зсуву (Рис. 1.25).
Показано, що для всіх отриманих даних, кількість циклів до зруйнування, за

винятком циклічного розтягу при R ε = 0,88 – 0,99 можуть бути оисані єдиною

залежністю від амплітуди еквівалентної деформації. Тут R ε =  min/ max, 

коефіцієнт асиметрії циклу деформацій;  min,  max  мінімальна і максимальна

деформація, відповідно.
