Page 68 - УДК

68

Зразки типу C (з однофазною мартенситною структурою) отримували

розтягом зразків до 500 МПа з подальшим їх розвантаженням. Отримані після

деформування мікроструктури зразків показані на Рис. 1.20. Критичне

напруження мартенситного перетворення і міцність за розтягу сплаву з вихідною

структурою становили 102 МПа і 1281 МПа відповідно.

На рис. 1.21a–г наведені типові діаграми напруженнядеформація для

зразків, які не витримували і витримували у розчині ПФФ. Міцність за розтягу

всіх варіантів зразків в залежності від часу витримування в розчині ПФФ

показана на рис. 1.21д. Міцність зразків за випроб розтягом істотно не змінилася
після їх витримування у розчині ПФФ 2 год (відносно необроблених зразків).

Однак після витримування понад 2 год міцність за розтягу всіх зразків істотно
знизилася. Так, після витримки 4 год міцність на розтяг зразків С була вищою,

ніж зразків А і В, а після 6 год міцність зразка В стала нижчою, ніж зразків А і С.

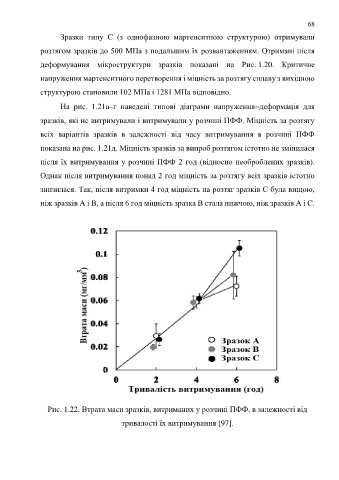

Рис. 1.22. Втрата маси зразків, витриманих у розчині ПФФ, в залежності від

тривалості їх витримування [97].
