(Рис. 1.9) підвищення температури випробувань призводить до зростання
кожного критичного рівня напружень, за якого відбувається перетворення.

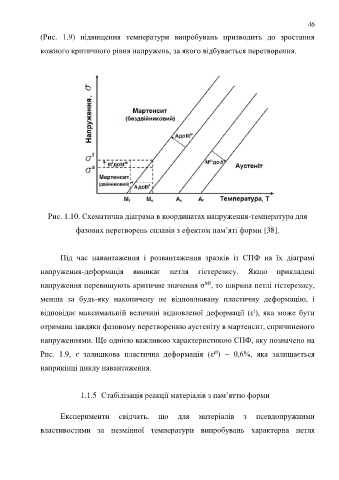

Рис. 1.10. Схематична діаграма в координатах напруження-температура для
фазових перетворень сплавів з ефектом пам’яті форми [38].
Під час навантаження і розвантаження зразків із СПФ на їх діаграмі
напруження-деформація виникає петля гістерезису. Якщо прикладені
напруження перевищують критичне значення σ , то ширина петлі гістерезису,
Mf
менша за будь-яку накопичену не відновлювану пластичну деформацію, і
t
відповідає максимальній величині відновленої деформації (ε ), яка може бути
отримана завдяки фазовому перетворенню аустеніту в мартенсит, спричиненого
напруженнями. Ще однією важливою характеристикою СПФ, яку позначено на
pl
Рис. 1.9, є залишкова пластична деформація (ε ) ~ 0,6%, яка залишається
наприкінці циклу навантаження.
1.1.5 Стабілізація реакції матеріалів з пам’яттю форми
Експерименти свідчать, що для матеріалів з псевдопружними
властивостями за незмінної температури випробувань характерна петля
