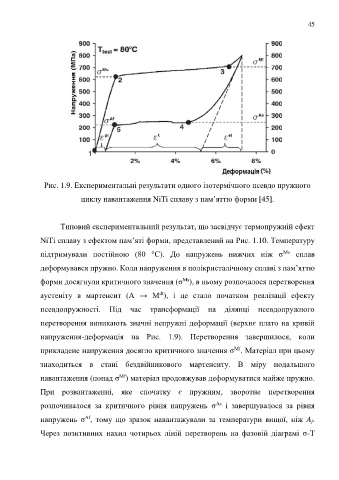

Page 45 - УДК

45

Рис. 1.9. Експериментальні результати одного ізотермічного псевдо пружного

циклу навантаження NiTi сплаву з пам’яттю форми [45].

Типовий експериментальний результат, що засвідчує термопружній ефект

NiTi сплаву з ефектом пам’яті форми, представлений на Рис. 1.10. Температуру

Ms
підтримували постійною (80 °C). До напружень нижчих ніж σ сплав
деформувався пружно. Коли напруження в полікристалічному сплаві з пам’яттю

Ms
форми досягнули критичного значення (σ ), в ньому розпочалося перетворення
dt
аустеніту в мартенсит (A → M ), і це стало початком реалізації ефекту
псевдопружності. Під час трансформації на ділянці псевдопружного

перетворення виникають значні непружні деформації (верхнє плато на кривій

напруження-деформація на Рис. 1.9). Перетворення завершилося, коли

Mf
прикладене напруження досягло критичного значення σ . Матеріал при цьому
знаходиться в стані бездвійникового мартенситу. В міру подальшого

Mf
навантаження (понад σ ) матеріал продовжував деформуватися майже пружно.
При розвантаженні, яке спочатку є пружним, зворотне перетворення

As
розпочиналося за критичного рівня напружень σ і завершувалося за рівня
Af
напружень σ , тому що зразок навантажували за температури вищої, ніж A f.
Через позитивних нахил чотирьох ліній перетворень на фазовій діаграмі σ-T
