187

поведінку і критерії руйнування в умовах малоциклової втоми за змінної

амплітуди навантаження.

В цьому розділі описано результати дослідження впливу малоциклового

навантаження змінної амплітуди на критерії втомного руйнування сплаву NiTi.

Досліджували вплив двоступінчастого навантаження із зміною

амплітудою на втомну довговічність NiTi сплаву при одновісному розтягуванні

циліндричних зразків діаметром 4 мм та довжиною робочої ділянки 12,5 мм при

0 °С [214,218]. Випробування з контролем напруження проводили на

сервогідравлічній випробувальній машині СTM-100 за синусоїдального циклу

навантаження частотою 0,5 Гц за двома ступенями навантаження з змінною

амплітудою (Рис. 2.6). Максимальне та мінімальне навантаження збільшувалося

лінійно на кожному кроці та стрибкоподібно кожні 50 циклів.

Було проведено дві серії випробувань; у першому випадку коефіцієнт

асиметрії циклу навантаження R = 0,09  0,13, у другому R = 0,33  0,51.

Параметри циклічного навантаження подані в табл. 2.1. Враховуючи результати

роботи [205] про відсутність впливу LH послідовності навантаження за сталої

амплітуди на довговічність СПФ, випробування на втомну довговічність

розпочинали із більшої амплітуди навантаження. Детально методика

випробувань та описана в п.2.4.

а б

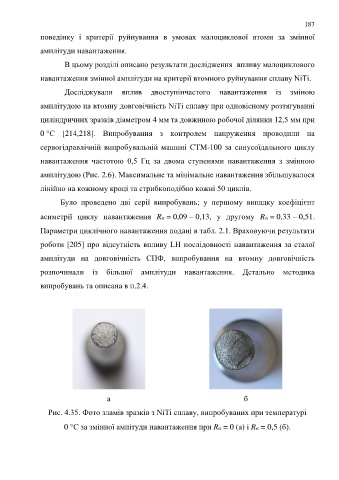

Рис. 4.35. Фото зламів зразків з NiTi сплаву, випробуваних при температурі

0 °С за змінної ампітуди навантаження при R = 0 (а) і R = 0,5 (б).
