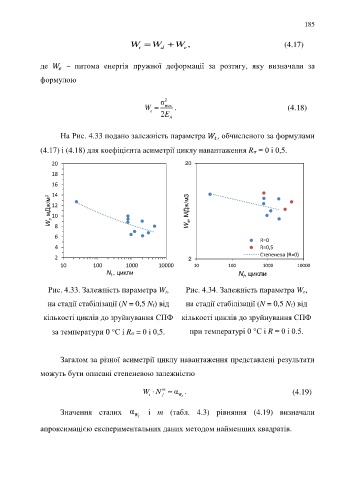

Page 185 - УДК

185

W  W  W , (4.17)
t d e

де  питома енергія пружної деформації за розтягу, яку визначали за

формулою

σ 2
W  max . (4.18)
e
2E A

На Рис. 4.33 подано залежність параметра , обчисленого за формулами

(4.17) і (4.18) для коефіцієнта асиметрії циклу навантаження R = 0 і 0,5.

20 20

18
16
14
W t , мДж/м 3 12 W e , МДж/м3

10
8
6
R=0
4 R=0,5
Степенева (R=0)
2 2
10 100 1000 10000 10 100 1000 10000
N , цикли N , цикли
f
f
Рис. 4.33. Залежність параметра W t, Рис. 4.34. Залежність параметра W e,

на стадії стабілізації (N = 0,5 N f) від на стадії стабілізації (N = 0,5 N f) від

кількості циклів до зруйнування СПФ кількості циклів до зруйнування СПФ

за температури 0 °С і R = 0 і 0,5. при температурі 0 °С і R = 0 і 0.5.

Загалом за різної асиметрії циклу навантаження представлені результати

можуть бути описані степеневою залежністю

W N t m α W t . (4.19)
f

Значення сталих α і m (табл. 4.3) рівняння (4.19) визначали
W
t
апроксимацією експериментальних даних методом найменших квадратів.
