Page 151 - УДК

151

На Рис. 4.1 подано діаграми циклічного деформування NiTi сплаву при

20°С і 0°С за сумірних значеннях розмаху напруження в першому циклі

навантаження. Незалежно від температури і значення розмаху напруження Δσ 1

циклічне навантаження приводить до виродження петлі гістерезису (зменшення

її ширини) з подальшою її стабілізацією після 10-20 циклів навантаження. При

сумірних значеннях розмаху напруження Δσ 1 = 761 МПа і 748 МПа, за

температури 20°С залишкова деформація в першому циклі дорівнює приблизно

6% (Рис. 4.1а), що втричі перевищує аналогічну деформацію при 0 °С (Рис. 4.1б).

За менших значень розмаху напруження в першому циклі, відповідно 638

МПа і 604 МПа залишкова деформація при N = 1 і 20°С (Рис. 4.1в) майже на

півтора порядку менша від такої при 0 °С (Рис. 4.1г).

Залежності дисипованої енергії за цикл від кількості циклів навантаження

при температурі 0 °С та 20 °С подані на Рис. 4.2. Інтенсивне зменшення густини

енергії дисипації спостерігається упродовж перших 10-20 циклів навантаження.

За однакового значення розмаху напруження Δσ 1 та кількості циклів

навантаження енергія дисипації при 0 °С у 24 рази більша проти 20 °С.

60

20С (зразок 3)
50
0С (зразок 12)

40
W d , мДж/м 3 30

20

10

0
0 20 40 60 80 100 120
N, цикли

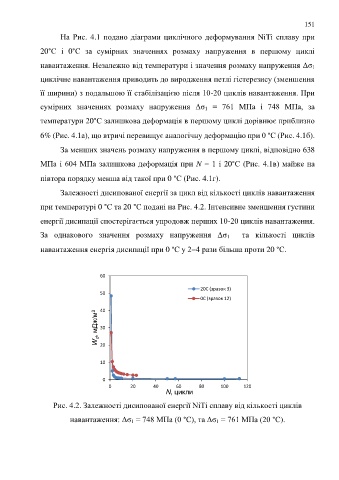

Рис. 4.2. Залежності дисипованої енергії NiTi сплаву від кількості циклів

навантаження: Δσ 1 = 748 МПа (0 °С), та Δσ 1 = 761 МПа (20 °С).
