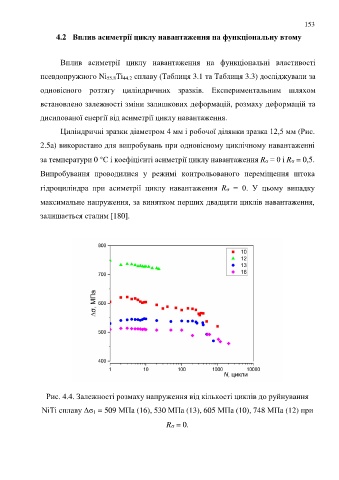

Page 153 - УДК

153

4.2 Вплив асиметрії циклу навантаження на функціональну втому

Вплив асиметрії циклу навантаження на функціональні властивості

псевдопружного Ni 55.8Ti 44.2 сплаву (Таблиця 3.1 та Таблиця 3.3) досліджували за

одновісного розтягу циліндричних зразків. Експериментальним шляхом

встановлено залежності зміни залишкових деформацій, розмаху деформацій та

дисипованої енергії від асиметрії циклу навантаження.

Циліндричні зразки діаметром 4 мм і робочої ділянки зразка 12,5 мм (Рис.

2.5a) використано для випробувань при одновісному циклічному навантаженні

за температури 0 °С і коефіцієнті асиметрії циклу навантаження R = 0 і R = 0,5.

Випробування проводилися у режимі контрольованого переміщення штока

гідроциліндра при асиметрії циклу навантаження R = 0. У цьому випадку

максимальне напруження, за винятком перших двадцяти циклів навантаження,

залишається сталим [180].

Рис. 4.4. Залежності розмаху напруження від кількості циклів до руйнування

NiTi сплаву Δσ 1 = 509 МПа (16), 530 МПа (13), 605 МПа (10), 748 МПа (12) при

R = 0.
