154

Залежності розмаху напружень від кількості циклів навантаження при

різних початкових значеннях розмаху напружень у першому циклі  1 показані

на Рис. 4.4. Під час перших циклів навантаження у режимі контрольованого

переміщення штока розмах напружень збільшується, тобто матеріал

зміцнюється. Також можна відзначити ділянки ослаблення та стабілізації з

подальшим зменшенням розмаху напружень. Виняток становить лише зразок

(12) з початковим діапазоном напружень  1 = 748 МПа, де значення 

постійно зменшується під час випробувань.

Втомні випробування при асиметрії циклу навантаження R = 0,5

проводили в м’якому режимі навантаження (за контрольованого зусилля). Таким

чином, можна припустити, що під час випробувань максимальні та мінімальні

напруження були постійними.

Типові петлі гістерезису для 1-го, 10-го та 20-го циклів навантаження за

однакових максимальних напружень та різних значеннях асиметрії циклу

навантаження представлені на Рис. 4.5. Отримані результати показують значне

зменшення площі петлі гістерезису після перших десяти циклів і його

стабілізація через двадцять циклів для обох асиметрій циклу навантажень (Рис.

4.5. а, б).

a б

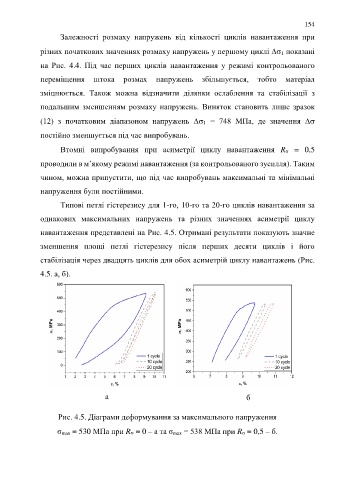

Рис. 4.5. Діаграми деформування за максимального напруження

σ max = 530 МПа при R = 0 – a та σ max = 538 МПа при R = 0,5 – б.
