Page 156 - УДК

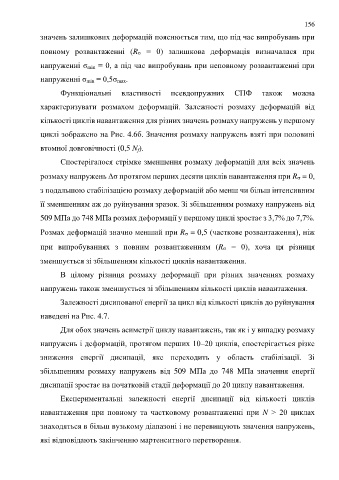

156

значень залишкових деформацій пояснюється тим, що під час випробувань при

повному розвантаженні (R = 0) залишкова деформація визначалася при

напруженні σ min = 0, а під час випробувань при неповному розвантаженні при

напруженні σ min = 0,5σ max.

Функціональні властивості псевдопружних СПФ також можна

характеризувати розмахом деформацій. Залежності розмаху деформацій від

кількості циклів навантаження для різних значень розмаху напружень у першому

циклі зображено на Рис. 4.6б. Значення розмаху напружень взяті при половині

втомної довговічності (0,5 N f).
Спостерігалося стрімке зменшення розмаху деформацій для всіх значень

розмаху напружень Δσ протягом перших десяти циклів навантаження при R = 0,

з подальшою стабілізацією розмаху деформацій або менш чи більш інтенсивним

її зменшенням аж до руйнування зразок. Зі збільшенням розмаху напружень від

509 МПа до 748 МПа розмах деформації у першому циклі зростає з 3,7% до 7,7%.

Розмах деформацій значно менший при R = 0,5 (часткове розвантаження), ніж

при випробуваннях з повним розвантаженням (R = 0), хоча ця різниця

зменшується зі збільшенням кількості циклів навантаження.

В цілому різниця розмаху деформації при різних значеннях розмаху

напружень також зменшується зі збільшенням кількості циклів навантаження.

Залежності дисипованої енергії за цикл від кількості циклів до руйнування

наведені на Рис. 4.7.

Для обох значень асиметрії циклу навантажень, так як і у випадку розмаху

напружень і деформацій, протягом перших 10–20 циклів, спостерігається різке

зниження енергії дисипації, яке переходить у область стабілізації. Зі

збільшенням розмаху напружень від 509 МПа до 748 МПа значення енергії

дисипації зростає на початковій стадії деформації до 20 циклу навантаження.

Експериментальні залежності енергії дисипації від кількості циклів

навантаження при повному та частковому розвантаженні при N > 20 циклах

знаходяться в більш вузькому діапазоні і не перевищують значення напружень,

які відповідають закінченню мартенситного перетворення.
