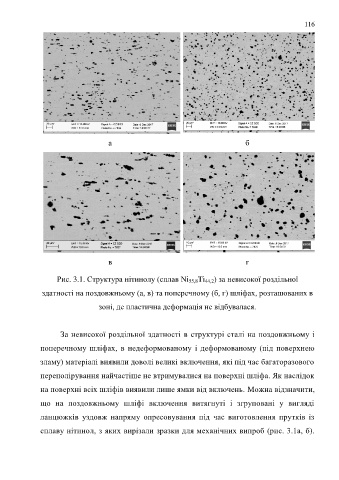

Page 116 - УДК

116

а б

в г

Рис. 3.1. Структура нітинолу (сплав Ni 55,8Ti 44,2) за невисокої роздільної

здатності на поздовжньому (а, в) та поперечному (б, г) шліфах, розташованих в

зоні, де пластична деформація не відбувалася.

За невисокої роздільної здатності в структурі сталі на поздовжньому і

поперечному шліфах, в недеформованому і деформованому (під поверхнею

зламу) матеріалі виявили доволі великі включення, які під час багаторазового

переполірування найчастіше не втримувалися на поверхні шліфа. Як наслідок

на поверхні всіх шліфів виявили лише ямки від включень. Можна відзначити,

що на поздовжньому шліфі включення витягнуті і згруповані у вигляді

ланцюжків уздовж напряму опресовування під час виготовлення прутків із

сплаву нітинол, з яких вирізали зразки для механічних випроб (рис. 3.1а, б).
