На поперечних шліфах ці ямки від включень відносно рівномірно розподілені
на їх поверхні, але виявлено істотний градієнт за їх розмірами (рис 3.1б, в та
рис. 3.3б, г). Діаметр цих ямок коливався від 0,5 мкм до 7 мкм, але великі і
дрібні ямки розподілені доволі рівномірно.
а б
в г

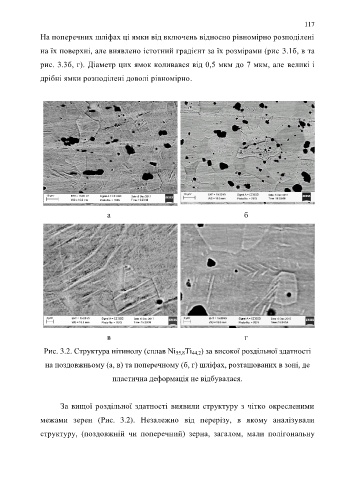

Рис. 3.2. Структура нітинолу (сплав Ni 55,8Ti 44,2) за високої роздільної здатності
на поздовжньому (а, в) та поперечному (б, г) шліфах, розташованих в зоні, де
пластична деформація не відбувалася.
За вищої роздільної здатності виявили структуру з чітко окресленими
межами зерен (Рис. 3.2). Незалежно від перерізу, в якому аналізували
структуру, (поздовжній чи поперечний) зерна, загалом, мали полігональну
