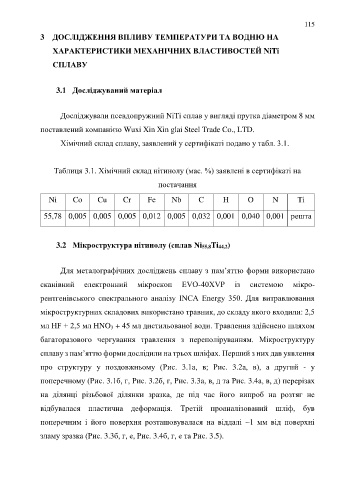

Page 115 - УДК

115

3 ДОСЛІДЖЕННЯ ВПЛИВУ ТЕМПЕРАТУРИ ТА ВОДНЮ НА

ХАРАКТЕРИСТИКИ МЕХАНІЧНИХ ВЛАСТИВОСТЕЙ NiTi

СПЛАВУ

3.1 Досліджуваний матеріал

Досліджували псевдопружний NiTi сплав у вигляді прутка діаметром 8 мм

поставлений компанією Wuxi Xin Xin glai Steel Trade Co., LTD.

Хімічний склад сплаву, заявлений у сертифікаті подано у табл. 3.1.

Таблиця 3.1. Хімічний склад нітинолу (мас. %) заявлені в сертифікаті на

постачання

Ni Co Cu Cr Fe Nb C H O N Ti

55,78 0,005 0,005 0,005 0,012 0,005 0,032 0,001 0,040 0,001 решта

3.2 Мікроструктура нітинолу (сплав Ni55,8Ti44,2)

Для металографічних досліджень сплаву з пам’яттю форми використано

сканівний електронний мікроскоп EVO-40XVP із системою мікро-

рентгенівського спектрального аналізу INCA Energy 350. Для витравлювання

мікроструктурних складових використано травник, до складу якого входили: 2,5

мл HF + 2,5 мл HNO 3 + 45 мл дистильованої води. Травлення здійснено шляхом

багаторазового чергування травлення з переполіруванням. Мікроструктуру

сплаву з пам’яттю форми дослідили на трьох шліфах. Перший з них дав уявлення

про структуру у поздовжньому (Рис. 3.1а, в; Рис. 3.2а, в), а другий - у
поперечному (Рис. 3.1б, г, Рис. 3.2б, г, Рис. 3.3а, в, д та Рис. 3.4а, в, д) перерізах

на ділянці різьбової ділянки зразка, де під час його випроб на розтяг не
відбувалася пластична деформація. Третій проаналізований шліф, був

поперечним і його поверхня розташовувалася на віддалі ~1 мм від поверхні
зламу зразка (Рис. 3.3б, г, е, Рис. 3.4б, г, е та Рис. 3.5).
