53

2.5. Метод імпедансометрії

Механізм захисної дії інгібіторів досліджували імпедансометричним

методом на мості змінного струму Р-5021 (рис. 2.4) за частоти сигналу 10 кГц

на основі аналізу мінімумів кривих диференційної ємності для різних

інгібіторів.

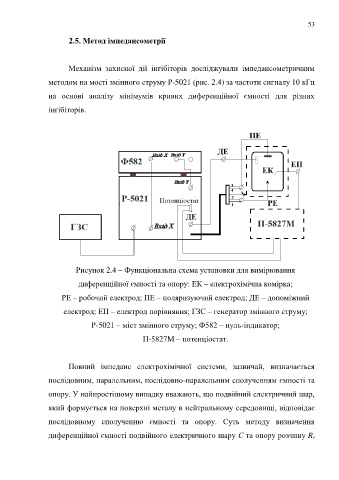

Рисунок 2.4 – Функціональна схема установки для вимірювання

диференційної ємності та опору: ЕК – електрохімічна комірка;

РЕ – робочий електрод; ПЕ – поляризуючий електрод; ДЕ – допоміжний

електрод; ЕП – електрод порівняння; ГЗС – генератор змінного струму;

Р-5021 – міст змінного струму; Ф582 – нуль-індикатор;

П-5827М – потенціостат.

Повний імпеданс електрохімічної системи, зазвичай, визначається

послідовним, паралельним, послідовно-паралельним сполученням ємності та

опору. У найпростішому випадку вважають, що подвійний електричний шар,

який формується на поверхні металу в нейтральному середовищі, відповідає

послідовному сполученню ємності та опору. Суть методу визначення

диференційної ємності подвійного електричного шару С та опору розчину R s
