57

Амплітуду коливань можна змінювати у діапазоні 3-25 мкм для УЗДН-1 і 10-

55 мкм для УЗДН-2Т.

а б

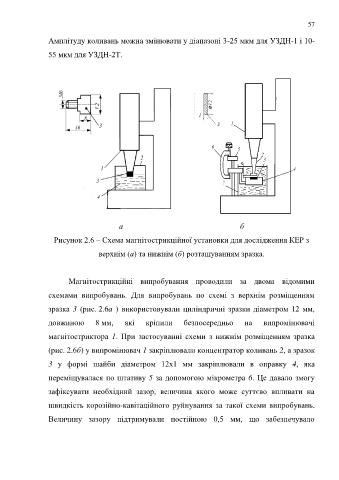

Рисунок 2.6 – Схема магнітострикційної установки для дослідження КЕР з

верхнім (а) та нижнім (б) розташуванням зразка.

Магнітострикційні випробування проводили за двома відомими

схемами випробувань. Для випробувань по схемі з верхнім розміщенням

зразка 3 (рис. 2.6а ) використовували циліндричні зразки діаметром 12 мм,

довжиною 8 мм, які кріпили безпосередньо на випромінювачі

магнітостриктора 1. При застосуванні схеми з нижнім розміщенням зразка

(рис. 2.6б) у випромінювач 1 закріплювали концентратор коливань 2, а зразок

3 у формі шайби діаметром 12х1 мм закріплювали в оправку 4, яка

переміщувалася по штативу 5 за допомогою мікрометра 6. Це давало змогу

зафіксувати необхідний зазор, величина якого може суттєво впливати на

швидкість корозійно-кавітаційного руйнування за такої схеми випробувань.

Величину зазору підтримували постійною 0,5 мм, що забезпечувало
