отримання максимальної швидкості корозійно-кавітаційного руйнування для
цього типу випробувань. Загальний вигляд установки подано на рис. 2.7.

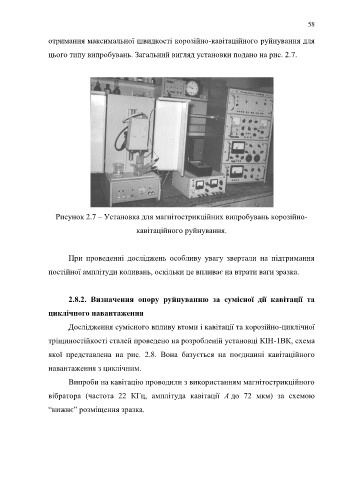

Рисунок 2.7 – Установка для магнітострикційних випробувань корозійно-
кавітаційного руйнування.
При проведенні досліджень особливу увагу звертали на підтримання
постійної амплітуди коливань, оскільки це впливає на втрати ваги зразка.
2.8.2. Визначення опору руйнуванню за сумісної дії кавітації та
циклічного навантаження
Дослідження сумісного впливу втоми і кавітації та корозійно-циклічної
тріщиностійкості сталей проведено на розробленій установці КІН-1ВК, схема
якої представлена на рис. 2.8. Вона базується на поєднанні кавітаційного
навантаження з циклічним.
Випроби на кавітацію проводили з використанням магнітострикційного
вібратора (частота 22 КГц, амплітуда кавітації А до 72 мкм) за схемою
“нижнє” розміщення зразка.
