Page 56 - Dys
P. 56
56

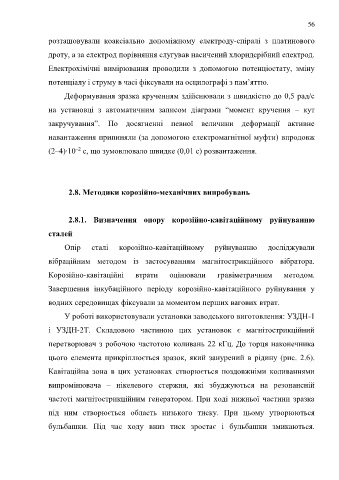

розташовували коаксіально допоміжному електроду-спіралі з платинового
дроту, а за електрод порівняння слугував насичений хлоридсрібний електрод.
Електрохімічні вимірювання проводили з допомогою потенціостату, зміну
потенціалу і струму в часі фіксували на осцилографі з пам’яттю.
Деформування зразка крученням здійснювали з швидкістю до 0,5 рад/с
на установці з автоматичним записом діаграми “момент кручення – кут
закручування”. По досягненні певної величини деформації активне
навантаження припиняли (за допомогою електромагнітної муфти) впродовж
–2
(2–4)∙10 с, що зумовлювало швидке (0,01 с) розвантаження.
2.8. Методики корозійно-механічних випробувань
2.8.1. Визначення опору корозійно-кавітаційному руйнуванню
сталей
Опір сталі корозійно-кавітаційному руйнуванню досліджували
вібраційним методом із застосуванням магнітострикційного вібратора.
Корозійно-кавітаційні втрати оцінювали гравіметричним методом.
Завершення інкубаційного періоду корозійно-кавітаційного руйнування у
водних середовищах фіксували за моментом перших вагових втрат.
У роботі використовували установки заводського виготовлення: УЗДН-1
і УЗДН-2Т. Складовою частиною цих установок є магнітострикційний
перетворювач з робочою частотою коливань 22 кГц. До торця наконечника
цього елемента прикріплюється зразок, який занурений в рідину (рис. 2.6).
Кавітаційна зона в цих установках створюється поздовжніми коливаннями
випромінювача – нікелевого стержня, які збуджуються на резонансній
частоті магнітострикційним генератором. При ході нижньої частини зразка
під ним створюється область низького тиску. При цьому утворюються
бульбашки. Під час ходу вниз тиск зростає і бульбашки змикаються.
