Page 83 - Дисертаця Венгринюк

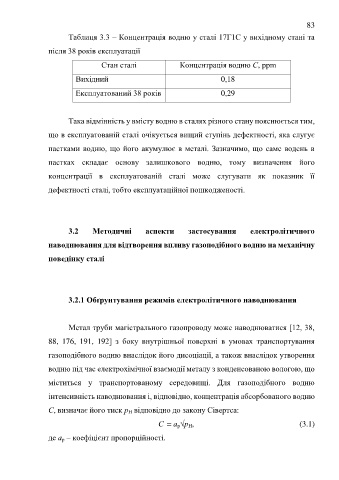

83

Таблиця 3.3 – Концентрація водню у сталі 17Г1С у вихідному стані та

після 38 років експлуатації

Стан сталі Концентрація водню С, ppm

Вихідний 0,18

Експлуатований 38 років 0,29

Така відмінність у вмісту водню в сталях різного стану пояснюється тим,
що в експлуатованій сталі очікується вищий ступінь дефектності, яка слугує

пастками водню, що його акумулює в металі. Зазначимо, що саме водень в

пастках складає основу залишкового водню, тому визначення його

концентрації в експлуатованій сталі може слугувати як показник її

дефектності сталі, тобто експлуатаційної пошкодженості.

3.2 Методичні аспекти застосування електролітичного

наводнювання для відтворення впливу газоподібного водню на механічну

поведінку сталі

3.2.1 Обґрунтування режимів електролітичного наводнювання

Метал труби магістрального газопроводу може наводнюватися [12, 38,

88, 176, 191, 192] з боку внутрішньої поверхні в умовах транспортування

газоподібного водню внаслідок його дисоціації, а також внаслідок утворення

водню під час електрохімічної взаємодії металу з конденсованою вологою, що

міститься у транспортованому середовищі. Для газоподібного водню

інтенсивність наводнювання і, відповідно, концентрація абсорбованого водню

С, визначає його тиск р Н відповідно до закону Сівертса:

С = а р√р Н, (3.1)
де а р – коефіцієнт пропорційності.
