Page 84 - Дисертаця Венгринюк

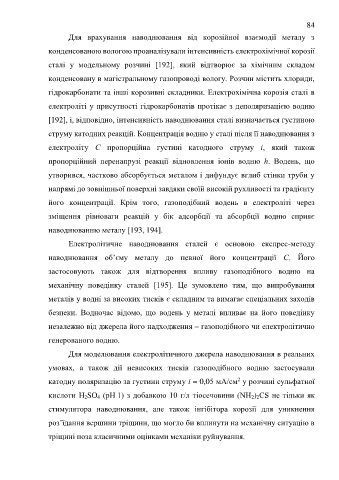

84

Для врахування наводнювання від корозійної взаємодії металу з

конденсованою вологою проаналізували інтенсивність електрохімічної корозії

сталі у модельному розчині [192], який відтворює за хімічним складом

конденсовану в магістральному газопроводі вологу. Розчин містить хлориди,

гідрокарбонати та інші корозивні складники. Електрохімічна корозія сталі в

електроліті у присутності гідрокарбонатів протікає з деполяризацією водню

[192], і, відповідно, інтенсивність наводнювання сталі визначається густиною

струму катодних реакцій. Концентрація водню у сталі після її наводнювання з

електроліту С пропорційна густині катодного струму і, який також

пропорційний перенапрузі реакції відновлення іонів водню h. Водень, що

утворився, частково абсорбується металом і дифундує вглиб стінки труби у

напрямі до зовнішньої поверхні завдяки своїй високій рухливості та градієнту

його концентрації. Крім того, газоподібний водень в електроліті через

зміщення рівноваги реакцій у бік адсорбції та абсорбції водню сприяє

наводнюванню металу [193, 194].

Електролітичне наводнювання сталей є основою експрес-методу

наводнювання об’єму металу до певної його концентрації С. Його
застосовують також для відтворення впливу газоподібного водню на

механічну поведінку сталей [195]. Це зумовлено тим, що випробування
металів у водні за високих тисків є складним та вимагає спеціальних заходів

безпеки. Водночас відомо, що водень у металі впливає на його поведінку
незалежно від джерела його надходження – газоподібного чи електролітично

генерованого водню.

Для моделювання електролітичного джерела наводнювання в реальних

умовах, а також дії невисоких тисків газоподібного водню застосували
2
катодну поляризацію за густини струму і = 0,05 мА/см у розчині сульфатної

кислоти H 2SO 4 (рН 1) з добавкою 10 г/л тіосечовини (NH 2) 2CS не тільки як

стимулятора наводнювання, але також інгібітора корозії для уникнення

роз’їдання вершини тріщини, що могло би вплинути на механічну ситуацію в

тріщині поза класичними оцінками механіки руйнування.
