Page 46 - Дисертаця Венгринюк
P. 46
46
Балкові зразки з надрізом після наводнювання за тиску 19,5 МПа та
температури 450 °C упродовж 21 год випробовували на згин за трьох різних
-3
-1
-2
швидкостей переміщення траверси: 10 , 10 та 10 мм/хв (рис. 1.8) [85]. Для
обох сталей зі зменшенням швидкості навантаження значення
тріщиностійкості зменшується. Цей вплив є меншим для феритно-перлітної
сталі S355 з нижчою границею плинності та вищим коефіцієнтом дифузії
2
водню за кімнатної температури (D H = 13 · 10 −10 м /с), ніж для сталі H8 з
відпущеною мартенситною мікроструктурою, вищою границею плинності та
нижчим коефіцієнтом дифузії водню D H = 0,85 · 13 · 10 −10 м /с.
2
Для феритно-перлітної сталі 20 у праці [87] отримали подібні результати:
зі зменшенням швидкості навантаження значення тріщиностійкості
зменшувалися для наводнених зразків, однак за випробувань у повітрі
швидкість навантаження не мала значного впливу (рис. 1.9).

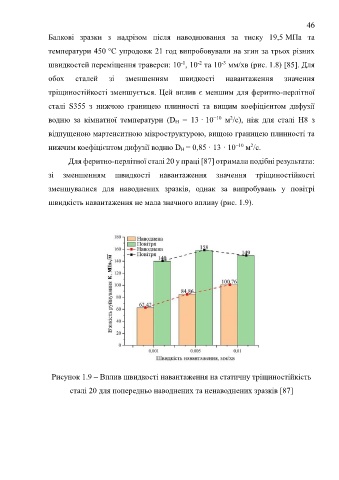

Рисунок 1.9 – Вплив швидкості навантаження на статичну тріщиностійкість
сталі 20 для попередньо наводнених та ненаводнених зразків [87]
