Page 43 - Дисертаця Венгринюк

43

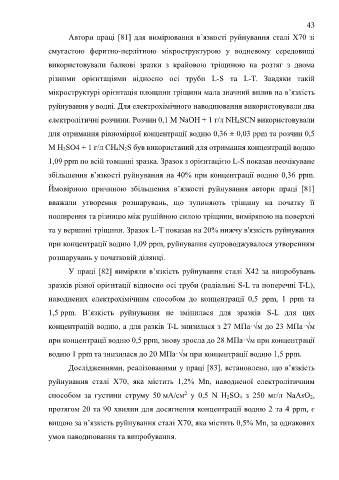

Автори праці [81] для вимірювання в’язкості руйнування сталі X70 зі

смугастою феритно-перлітною мікроструктурою у водневому середовищі

використовували балкові зразки з крайовою тріщиною на розтяг з двома

різними орієнтаціями відносно осі труби L-S та L-T. Завдяки такій

мікроструктурі орієнтація площини тріщини мала значний вплив на в’язкість

руйнування у водні. Для електрохімічного наводнювання використовували два

електролітичні розчини. Розчин 0,1 М NaOH + 1 г/л NH 4SCN використовували

для отримання рівномірної концентрації водню 0,36 ± 0,03 ppm та розчин 0,5

M H 2SO4 + 1 г/л CH 4N 2S був використаний для отримання концентрації водню

1,09 ppm по всій товщині зразка. Зразок з орієнтацією L-S показав неочікуване

збільшення в’язкості руйнування на 40% при концентрації водню 0,36 ppm.

Ймовірною причиною збільшення в’язкості руйнування автори праці [81]

вважали утворення розшарувань, що зупиняють тріщину на початку її

поширення та різницю між рушійною силою тріщини, виміряною на поверхні

та у вершині тріщини. Зразок L-T показав на 20% нижчу в'язкість руйнування

при концентрації водню 1,09 ppm, руйнування супроводжувалося утворенням

розшарувань у початковій ділянці.
У праці [82] виміряли в’язкість руйнування сталі X42 за випробувань

зразків різної орієнтації відносно осі труби (радіальні S-L та поперечні T-L),

наводнених електрохімічним способом до концентрації 0,5 ppm, 1 ppm та

1,5 ppm. В’язкість руйнування не змінилася для зразків S-L для цих
концентрацій водню, а для разків T-L знизилася з 27 МПа·√м до 23 МПа·√м

при концентрації водню 0,5 ppm, знову зросла до 28 МПа·√м при концентрації

водню 1 ppm та знизилася до 20 МПа·√м при концентрації водню 1,5 ppm.

Дослідженнями, реалізованими у праці [83], встановлено, що в’язкість

руйнування сталі X70, яка містить 1,2% Mn, наводненої електролітичним

способом за густини струму 50 мА/см у 0,5 N H 2SO 4 з 250 мг/л NaAsO 2,
2
протягом 20 та 90 хвилин для досягнення концентрації водню 2 та 4 ppm, є

вищою за в’язкість руйнування сталі X70, яка містить 0,5% Mn, за однакових

умов наводнювання та випробування.
