41

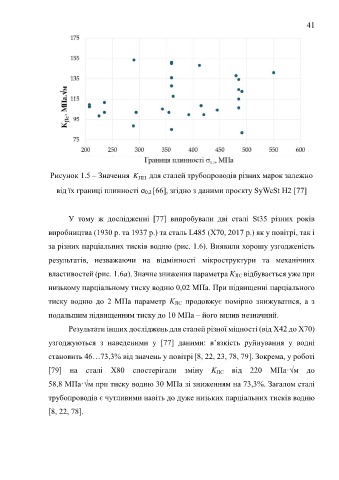

Рисунок 1.5 – Значення K JІH для сталей трубопроводів різних марок залежно

від їх границі плинності σ0,2 [66], згідно з даними проєкту SyWeSt H2 [77]

У тому ж дослідженні [77] випробували дві сталі St35 різних років

виробництва (1930 р. та 1937 р.) та сталь L485 (X70, 2017 р.) як у повітрі, так і

за різних парціальних тисків водню (рис. 1.6). Виявили хорошу узгодженість

результатів, незважаючи на відмінності мікроструктури та механічних

властивостей (рис. 1.6a). Значне зниження параметра K JIС відбувається уже при

низькому парціальному тиску водню 0,02 МПа. При підвищенні парціального

тиску водню до 2 МПа параметр K JIС продовжує помірно знижуватися, а з

подальшим підвищенням тиску до 10 МПа – його вплив незначний.

Результати інших досліджень для сталей різної міцності (від X42 до X70)

узгоджуються з наведеними у [77] даними: в’язкість руйнування у водні

становить 46…73,3% від значень у повітрі [8, 22, 23, 78, 79]. Зокрема, у роботі

[79] на сталі X80 спостерігали зміну K JIС від 220 МПа·√м до
58,8 МПа·√м при тиску водню 30 МПа зі зниженням на 73,3%. Загалом сталі

трубопроводів є чутливими навіть до дуже низьких парціальних тисків водню

[8, 22, 78].
